Такелаж тяжелого сейфа: пошаговый подъем на этаж

На результат влияют ширина корпуса, положение центра тяжести, габариты дверного проема, угол лестничного марша, состояние ступеней, грузоподъемность лифта и возможность подать технику к фасаду.

Сейф массой свыше 60 кг уже относится к такелажным грузам. Для моделей на 500 кг и более требуется не обычная услуга грузчиков, а организованная такелажная операция: обследование маршрута, выбор схемы перемещения, расчет опасной зоны, подбор оборудования и распределение ролей в бригаде. При массе около 900 кг ручной подъем по лестнице без настилов, направляющих и подготовленного проекта становится технически необоснованным.

Подъем тяжелого сейфа на этаж такелажем начинают не с погрузки в автомобиль. Начинают с исходных данных и проверки маршрута.

Классификация груза: почему 500 кг — не предел расчета

Офисные огнестойкие и взломостойкие сейфы часто имеют массу до 450 кг. Более крупные банковские и архивные модели могут весить 500–900 кг и больше. В промышленном такелаже к тяжеловесным относят грузы массой от 2 до 50 тонн, но бытовой или офисный переезд не становится безопаснее только потому, что его организуют внутри здания.

Для сейфа нужно определить:

• фактическую массу с учетом съемных полок, дверцы, аккумуляторов и внутреннего оборудования;
• высоту, ширину и глубину корпуса;
• положение центра тяжести;
• наличие выступающих ручек, замков, петель и защитных элементов;
• возможность транспортировать сейф вертикально или допустимость наклона;
• тип основания и точки, за которые разрешена строповка;
• состояние пола, ступеней, дверных коробок и площадок;
• расстояние от места погрузки до автомобиля;
• наличие грузового лифта и его паспортную грузоподъемность.

Паспорт сейфа важнее визуальной оценки. Два корпуса одинакового размера могут отличаться по массе в разы из-за толщины стенок, бетонного заполнения и класса защиты. Попытка поднять такой груз «по аналогии» с предыдущим объектом создает риск перегруза ремней, тележки, лестницы или перекрытия.

Предварительный осмотр маршрута

Осмотр выполняют от точки, где сейф забирают, до места установки. Проверяют не только прямой проход, но и все зоны разворота. Критическими становятся:

1. Ворота и входная группа. Узкий проем может исключить перевозку сейфа в штатном вертикальном положении.

2. Коридоры. Нужен запас по ширине для корпуса, тележки и рук такелажников.

3. Лестничные площадки. На них должно оставаться пространство для смены положения и фиксации груза.

4. Ступени. Оценивают целостность, скользкость и способность выдерживать локальную нагрузку от роликов или опор.

5. Двери и доводчики. Их снимают только после согласования и с фиксацией обратного монтажа.

6. Лифты. Проверяют грузоподъемность, размеры кабины, ширину дверей и состояние порога.

7. Фасад и подъезд. Если применяется автогидроподъемник, кран или другая внешняя техника, оценивают место установки и доступ для машины.

При отсутствии инженерного обследования нельзя достоверно назвать предельную несущую способность лестничного марша в старом здании. В такой ситуации маршрут не объявляют безопасным по умолчанию. Его либо обследуют, либо меняют технологию перемещения.

Массу сейфа считают по паспорту, а безопасность — по самому слабому элементу маршрута.

ППР и технологическая карта: что должно быть рассчитано до начала работ

Такелажные операции с тяжеловесным грузом выполняют по проекту производства работ или технологической карте. Для единичного подъема в частном доме документ может быть компактным, но логика остается той же: каждый этап должен быть описан до того, как груз окажется на лестнице.

В документе фиксируют:

• исходные размеры и массу сейфа;
• схему погрузки и разгрузки;
• маршрут внутри здания;
• способ подъема или спуска;
• места установки тележек, лебедок, домкратов, настилов и направляющих;
• схему строповки;
• тип и допустимую нагрузку такелажных ремней;
• порядок перехода между лестничными маршами;
• границы опасной зоны;
• состав бригады и обязанности каждого участника;
• последовательность команд;
• точки временной фиксации;
• порядок установки сейфа на финальное основание.

Для работы с грузом массой 500 кг недостаточно написать в заявке «подъем на четвертый этаж». Необходимо понимать, идет ли сейф по лестнице, через грузовой лифт, через оконный проем или снаружи здания. Каждый вариант требует другой оснастки и другой организации зоны.

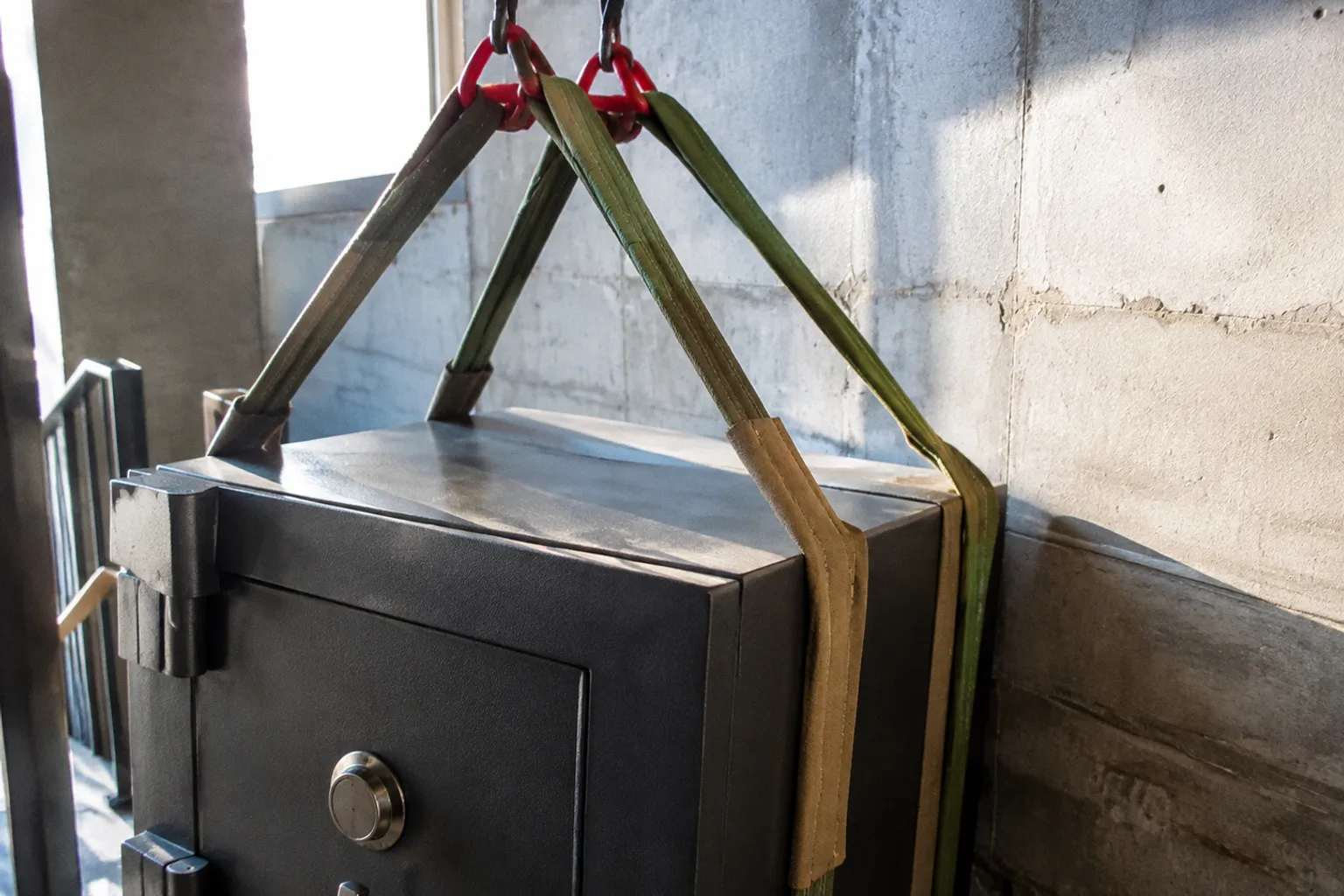

Схема строповки

Строповка сейфа при переезде зависит от конструкции корпуса. Ремни нельзя пропускать через ручки, декоративные элементы, петли дверцы или части замкового механизма, если производитель не предусмотрел их как грузовые точки. Нагрузка должна распределяться по несущим участкам корпуса.

При подъеме ремнями проверяют:

• отсутствие порезов, надрывов и следов химического повреждения;
• соответствие грузоподъемности массе и схеме ветвей;
• отсутствие острых кромок в местах контакта;
• фиксацию дверцы;
• защиту углов и облицовки;
• отсутствие перекручивания ремней;
• возможность контролировать наклон груза на всем маршруте.

На лестничном марше есть отдельная критическая ошибка. Если ремень проходит между сейфом и ступенями, он может перерубиться или повредиться при спуске и подъеме. Поэтому ремни пропускают под основанием, а контакт корпуса с лестницей организуют через подкладочные доски, настилы и направляющие.

Оборудование для подъема сейфа без грузового лифта

Такелажное оборудование для сейфов подбирают не по принципу «что есть у бригады», а под массу, маршрут и способ перемещения. Один и тот же комплект не подходит для короткого перемещения по ровному полу и для подъема по лестничным маршам.

Базовый комплект

Для тяжелого сейфа обычно рассматривают следующие элементы:

• такелажные ремни и стропы с подходящей грузоподъемностью;
• специальные грузовые тележки;
• подкладочные доски и направляющие;
• настилы для защиты ступеней и распределения нагрузки;
• домкраты для подхвата и установки;
• лебедки или тяговые устройства, если они предусмотрены схемой;
• защитные прокладки на углы и дверные коробки;
• противооткатные упоры;
• средства временной фиксации;
• каски, перчатки и спецобувь.

Тележка не заменяет такелажную схему. Даже модель с паспортной грузоподъемностью, превышающей массу сейфа, может быть непригодна из-за узкой лестницы, малого диаметра колес, недостаточной устойчивости или невозможности надежно закрепить корпус.

Настил нужен не только для сохранения ступеней. Он распределяет нагрузку и снижает вероятность заклинивания тележки на неровности. Подкладочные доски формируют контролируемую плоскость скольжения или опирания. Направляющие удерживают груз от бокового ухода при изменении угла.

Грузовой лифт

Подъем сейфа без грузового лифта не всегда означает обязательную ручную работу. Сначала проверяют, можно ли использовать имеющийся лифт. Пассажирский лифт не становится грузовым только из-за того, что в его кабину помещается корпус.

Нужны четыре проверки:

• паспортная грузоподъемность;
• размеры кабины и дверного проема;
• допустимая нагрузка на пол;
• возможность завести сейф внутрь без ударной нагрузки на порог.

Масса тяжелого сейфа может быть распределена на небольшой площади основания. Поэтому даже при формальном запасе по тоннажу остается вопрос локальной нагрузки на пол кабины и порог. Если паспортные данные неизвестны, груз в лифт не заводят.

Внешняя подъемная техника

Когда лестница узкая, перекрытия не позволяют применять ручную схему или сейф нужно поднять на верхние этажи, рассматривают внешнюю технику:

• автокран;
• автогидроподъемник;
• гидроборт;
• специализированный подъемник;
• манипулятор при наличии подходящей зоны установки.

При таком варианте проверяют оконный или балконный проем, состояние фасада, возможность снять створки, расстояние от машины до здания и наличие свободной зоны под подвешенным грузом. На маршруте автоподачи заранее оценивают подъезд, радиус разворота и покрытие площадки. Для междугородней доставки отдельно планируют дорожный участок; при выборе автомобильного маршрута может пригодиться путеводитель по автомобильным маршрутам, но подъезд к объекту все равно проверяют непосредственно перед работой.

Внешняя техника сокращает ручной участок, но не отменяет строповку. Подвеска сейфа выполняется по утвержденной схеме, а опасная зона под грузом освобождается полностью.

Пошаговая технология подъема по лестнице

Перевозка сейфа по лестнице требует последовательности. Команды подает один ответственный. Остальные участники не меняют направление движения самостоятельно и не пытаются одновременно исправлять положение корпуса.

Шаг 1. Подготовка помещения и маршрута

До подачи сейфа:

1. Освобождают проход от мебели, коробок и декоративных элементов.

2. Защищают стены, углы, двери и участки пола.

3. Устанавливают настилы и подкладочные элементы.

4. Ограждают опасную зону.

5. Определяют место временной остановки на каждой площадке.

6. Проверяют освещение и отсутствие скользких участков.

7. Согласовывают порядок открытия дверей и снятия створок.

8. Назначают руководителя работ и сигнальщика.

Люди, не участвующие в операции, не должны находиться на лестничном марше. Особенно это касается участка ниже груза при спуске и выше груза при подъеме. Положение опасной зоны указывают в технологической карте.

Шаг 2. Фиксация сейфа

Перед началом движения фиксируют дверцу и все съемные элементы. Сейф устанавливают на тележку или подкладочную конструкцию так, чтобы исключить самопроизвольный поворот.

Центр тяжести должен оставаться внутри опорного контура. Если корпус наклонен, нагрузка на колеса, ремни и руки бригады меняется. Нельзя компенсировать неправильное положение увеличением количества людей. Сначала меняют схему опирания.

Шаг 3. Перемещение по прямому участку

На горизонтальном участке сейф двигают медленно, без рывков. Перед каждым порогом проверяют, что колеса тележки проходят его без удара. Если требуется подхват домкратом, груз предварительно фиксируют от смещения.

Ремни используют для управления и удержания, а не для резкого рывкового перемещения. Рывок создает кратковременную нагрузку, которая может заметно превышать статическую массу груза. Состояние ремня при этом ухудшается, особенно если он касается металлической кромки или бетонной ступени.

Шаг 4. Переход на лестничный марш

Перед началом подъема или спуска бригада занимает позиции согласно схеме. Сейф вводят на настил или направляющие, после чего проверяют опорные точки и натяжение ремней.

При ручном перемещении сейфа массой около 500 кг может потребоваться бригада из четырех человек с такелажными ремнями. Это не универсальное правило и не разрешение на работу любой четверкой. Количество работников определяют по схеме нагрузки, длине марша, возможности удерживать груз и наличию оборудования.

При массе до 900 кг и более применяют подкладочные доски, направляющие и настилы. Их задача — не дать сейфу свободно сойти со ступеней и принять на себя часть усилий, возникающих при изменении угла. Сейф перемещают участками, с промежуточной фиксацией на площадках.

Шаг 5. Контроль на площадках

Лестничная площадка — место не для отдыха, а для смены схемы. На ней:

• останавливают груз;
• устанавливают противооткатные упоры;
• проверяют натяжение ремней;
• меняют положение тележки или направляющих;
• уточняют следующий угол движения;
• освобождают сектор разворота;
• только после фиксации возобновляют операцию.

Запрещено разворачивать сейф на весу, если такая операция не предусмотрена технологической картой. Нельзя помещать руки под основание корпуса. Для подхвата используют домкраты и подготовленные прокладки.

Шаг 6. Установка на этаже

Финальная установка требует такого же контроля, как погрузка. Проверяют горизонтальность основания, доступ к месту монтажа и способность пола воспринимать нагрузку. Сейф опускают постепенно. После снятия нагрузки убирают ремни и тележку, затем проверяют устойчивость корпуса.

Если сейф должен быть закреплен к полу или стене, крепеж выполняют после оценки материала основания и расположения инженерных коммуникаций. Сверление рядом с кабелями, трубами или системами отопления без проверки трассировки недопустимо.

Техника безопасности и организация бригады

Работники должны пройти инструктаж по технике безопасности, иметь средства индивидуальной защиты и необходимые допуски к работам повышенной опасности. Минимальный состав защиты — каски, спецобувь и перчатки. При использовании внешней техники добавляются требования, установленные для конкретной машины и типа грузоподъемной операции.

Распределение ролей делают заранее:

• руководитель работ управляет последовательностью;
• сигнальщик подает команды;
• такелажники контролируют ремни и точки опирания;
• работники на верхней и нижней точках удерживают груз только из безопасного положения;
• оператор подъемной техники действует по сигналам назначенного лица.

Физическая сила не компенсирует отсутствие управления. Если несколько человек одновременно дают команды, оператор или бригада получает противоречивые указания. Для тяжелого груза это недопустимо.

Что запрещено делать

1. Поднимать сейф за дверцу, ручку или петли, если они не являются штатными грузовыми точками.

2. Пропускать ремень по острой кромке без защитной прокладки.

3. Тянуть сейф рывком лебедкой или автомобилем.

4. Стоять под подвешенным грузом.

5. Находиться на линии возможного скатывания корпуса.

6. Использовать поврежденные ремни, доски с трещинами или тележку без проверки.

7. Заменять настилы случайными листами, которые не закреплены от сдвига.

8. Перегружать пассажирский лифт без проверки паспорта.

9. Начинать подъем до освобождения всего маршрута.

10. Продолжать работу при потере контроля над положением сейфа.

Остановка операции — штатный элемент технологии. Если изменилась погода при наружном подъеме, обнаружился дефект ступени, сместился настил или ремень начал контактировать с кромкой, груз фиксируют и пересматривают схему.

В такелаже отказ от продолжения при неопределенности — не задержка, а правильное действие.

Подъем сейфа массой свыше 900 кг

Сейф тяжелее 900 кг нельзя рассматривать как увеличенную версию модели на 500 кг. Меняется не только количество работников. Растут требования к основанию, настилам, точкам фиксации, подъемной технике и проектированию маршрута.

Для такого груза приоритетным становится механизированный способ. Возможность ручного подъема по лестнице рассматривают только после инженерной оценки и разработки ППР. На практике проверяют:

• несущую способность лестничных маршей и площадок;
• допустимую нагрузку на перекрытия;
• устойчивость настила;
• усилие на направляющие;
• места установки лебедок и упоров;
• доступ крана или подъемника;
• возможность демонтажа части фасада или проема;
• радиус работы техники;
• ветровые и погодные ограничения при наружном подъеме.

В промышленном такелаже грузы от 2 тонн уже относятся к отдельной категории тяжелого веса. Для них применяют более сложные схемы строповки, грузоподъемные механизмы и организационные мероприятия. Даже если объект находится в офисном здании, его перемещение нельзя планировать как бытовой переезд.

Наружный подъем через проем

Подъем через оконный проем или технологическое отверстие требует отдельной проверки. Проем должен обеспечивать проход корпуса с учетом строп, защиты углов и возможного раскачивания. Снятие стеклопакета или створки выполняют до установки техники, а не в момент, когда груз уже подвешен.

Под окном и в зоне поворота груза устанавливают ограждение. Машина должна стоять на подготовленной площадке. Опоры техники размещают с учетом покрытия и подземных коммуникаций. Если для постановки требуется перекрыть проезд, это включают в план работ заранее.

Промежуточная фиксация

Для тяжелого сейфа нельзя рассчитывать на то, что его удержат руками во время паузы. На каждой остановке предусмотрены упоры, страховочные элементы или иная точка фиксации. Освобождать ремни можно только после передачи нагрузки на устойчивую опору.

При спуске особенно опасно ускорение корпуса. Направляющие должны удерживать сейф от бокового ухода, а тяговое устройство — обеспечивать контролируемое движение. Если груз начинает двигаться быстрее расчетного, бригада не пытается остановить его вручную. Срабатывает заранее предусмотренная система фиксации.

Как оценить предложение такелажной компании

Заказчик получает рабочее предложение, если сообщает не только адреса, но и технические параметры. В заявке указывают:

• марку и модель сейфа;
• паспортную массу;
• габариты;
• этаж отправления и этаж установки;
• наличие и тип лифта;
• ширину дверей и лестничных маршей;
• фотографии маршрута;
• необходимость погрузки в автомобиль;
• расстояние до места установки;
• наличие оконного или балконного проема;
• требуемую дату и ограничения по времени.

Исполнитель должен описать не только цену, но и состав операции. Формулировка «четыре грузчика, подъем на этаж» не показывает, кто отвечает за настил, строповку, защиту помещения, транспорт и простой техники.

Стоимость формируется из нескольких частей:

• работа такелажной бригады;
• аренда тележек, лебедок, домкратов и направляющих;
• упаковка и защита корпуса;
• погрузка и разгрузка;
• фрахт автомобиля;
• аренда крана или автогидроподъемника;
• подготовка проема или временный демонтаж;
• дополнительное время на ожидание доступа;
• восстановление снятых дверей и элементов.

Скрытая переплата появляется, когда первоначальная цена рассчитана только на перенос по ровному полу, а лестница, узкий проем или внешний подъем объявляются дополнительными работами уже на месте. Техническое описание заявки снижает этот риск.

Итоговый расчет работ

Для предварительной оценки используют не одну цифру массы, а набор параметров:

Итоговые затраты = бригада + такелажное оборудование + транспорт + внешняя техника + подготовка маршрута + дополнительные работы.

Где:

• бригада — численность работников и продолжительность операции;
• такелажное оборудование — ремни, стропы, тележки, настилы, направляющие, домкраты и фиксаторы;
• транспорт — погрузка, фрахт и разгрузка;
• внешняя техника — кран, манипулятор или автогидроподъемник при необходимости;
• подготовка маршрута — защита стен и пола, демонтаж дверей, устройство настила;
• дополнительные работы — крепление сейфа, восстановление проемов, ожидание допуска или повторная подача техники.

Правильный порядок действий такой: получить паспортные данные, осмотреть маршрут, определить способ перемещения, составить технологическую карту, подобрать оборудование, оградить опасную зону и только после этого назначать дату работ. Подъем тяжелого сейфа на этаж такелажем не сводится к числу грузчиков. Это расчетная операция, где отказоустойчивость всей системы определяется самым слабым звеном — ремнем, ступенью, порогом, настилом или неподготовленным исполнителем.
