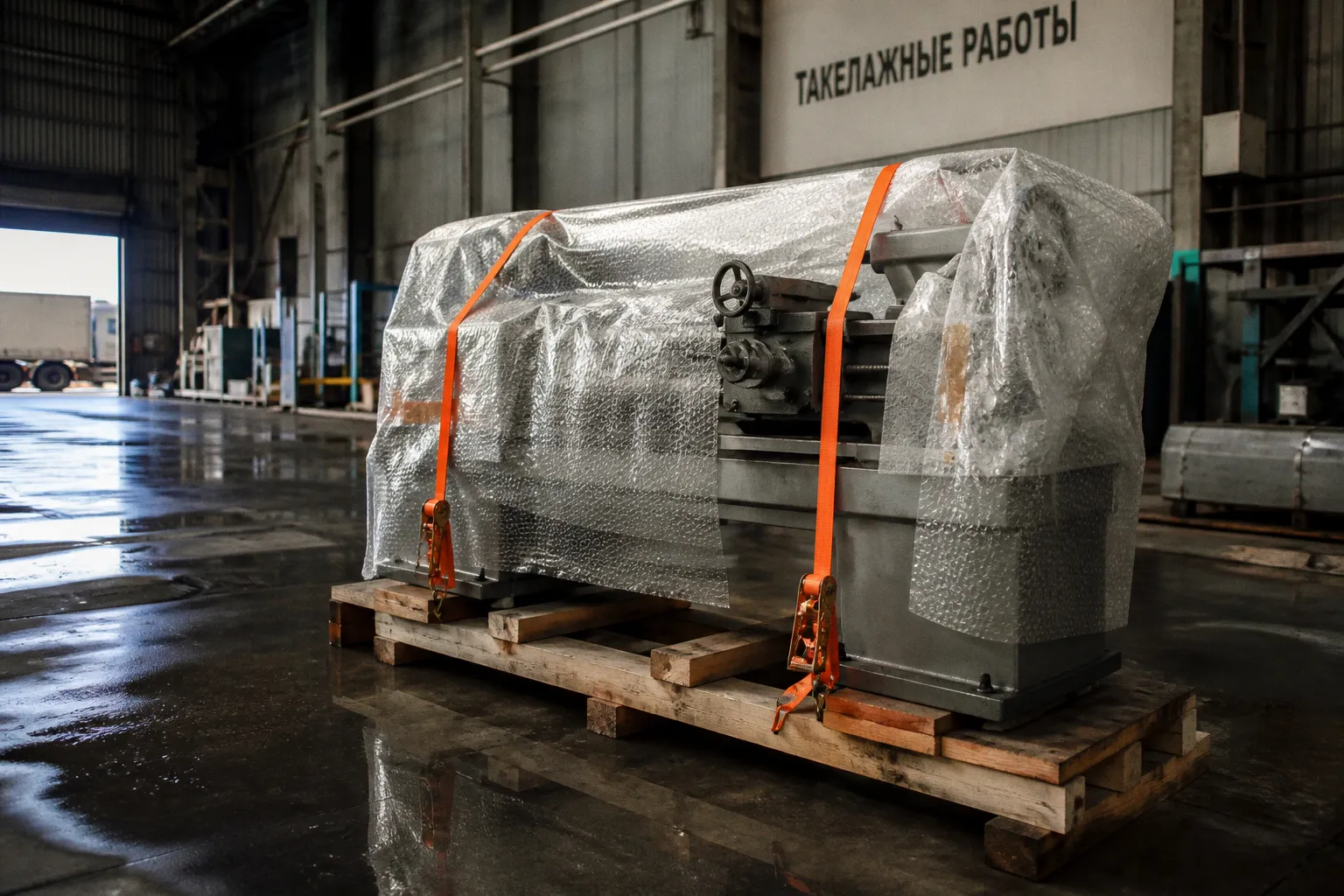

Такелажные работы по перемещению оборудования: правила выбора

На объекте выясняется, что станок не проходит в проем, пол не выдерживает сосредоточенную нагрузку, центр тяжести смещен, а для подъема требуется не обычный грузовик, а подъемное сооружение с конкретной грузоподъемностью и вылетом.

Такелажные работы по перемещению оборудования рассчитываются не по одной цифре в паспорте. В смету входят кубатура и масса груза, габариты, точки строповки, состояние основания, длина маршрута, высота подъема, доступ техники, необходимость демонтажа, тип оснастки и класс опасности операции. Если подрядчик называет окончательную цену по телефону без осмотра объекта, он продает не организованный процесс, а предположение.

Сложность такелажа определяет не только тоннаж

Такелажные операции принято разделять на три группы.

Простые работы не требуют специальной подъемной техники. Это перемещение относительно компактного груза с применением ручных средств, тележек, монтажных ломов, роликовых платформ или стандартных стропов. Однако слово «простые» не означает, что можно исключить расчет. Даже груз массой несколько сотен килограммов способен повредить пол, опрокинуться при смещении центра тяжести или зажать работника между корпусом и стеной.

Средняя категория включает перемещение грузов массой до 20 тонн, включая дорогостоящее оборудование. Здесь уже применяются такелажные траверсы, лебедки, домкраты, роликовые системы, погрузчики, краны-манипуляторы или другие подъемные сооружения. Конкретный набор техники зависит от условий на площадке.

Сложные работы требуют длительной подготовки, индивидуальной оснастки, спецтехники и проекта производства работ. В эту группу попадают операции с нестандартной геометрией, ограниченным доступом, подъемом через технологические проемы, перемещением по перекрытиям, спуском в приямки, монтажом на фундамент и работой в действующем производственном помещении.

Порог до 20 тонн полезен для первичной классификации, но не заменяет обследование. Груз массой 12 тонн в просторном цехе может быть технически проще, чем оборудование массой 2,5 тонны в подвале с узким входом. На практике трудоемкость часто формируют не тоннаж, а маршрут и способ контроля груза.

Какие параметры меняют технологию

До запроса коммерческого предложения заказчик должен собрать исходные данные. Минимальный комплект выглядит так:

• масса оборудования с учетом упаковки, съемных элементов и остатков рабочих жидкостей;
• длина, ширина и высота груза в транспортном положении;
• положение центра тяжести;
• наличие штатных проушин, отверстий, рым-болтов или других точек строповки;
• схема расположения оборудования на площадке;
• размеры ворот, дверей, коридоров, лестничных маршей и технологических проемов;
• высота от пола до точки подъема;
• тип и состояние покрытия пола;
• допустимая нагрузка на перекрытия;
• расстояние от места погрузки до транспорта;
• возможность подъезда крана, манипулятора, автовышки или погрузчика;
• необходимость отключения, демонтажа, упаковки, временного хранения и обратного монтажа.

Паспорт оборудования не всегда содержит все сведения, необходимые для строповки. Вес может быть указан без упаковки, транспортных рам, масла или навесных агрегатов. Если производитель предусмотрел специальные точки подъема, использовать корпус, кожух или случайные отверстия вместо них нельзя.

Тоннаж — только исходная величина. Без маршрута, опорной схемы и точки приложения усилия масса груза не дает безопасного способа перемещения.

ППР и технологическая карта: документ, который описывает реальную операцию

Проект производства работ, или ППР, нужен не для формального закрытия договора. Это рабочий документ, в котором фиксируется последовательность действий, состав техники, схема строповки, зоны перемещения, требования к основанию и меры безопасности.

Для отдельных операций может применяться технологическая карта. Она описывает конкретный процесс: например, горизонтальное перемещение станка по цеху, подъем оборудования через проем или установку агрегата на фундамент. В сложных проектах ППР и технологическая карта дополняют друг друга.

При работах с подъемными сооружениями в стесненных условиях или на опасных производственных объектах строительно-монтажные, погрузочно-разгрузочные операции и демонтаж либо монтаж оборудования должны выполняться по разработанным ППР и технологическим картам. Заказчику не требуется самостоятельно составлять технический документ, но он должен включить его наличие и содержание в процедуру выбора подрядчика.

Что должно попасть в ППР

Исходными данными для разработки ППР служат:

1. Схемы расположения оборудования на объекте. На них отмечают исходное положение, маршрут и конечную точку.

2. Генеральный план площадки. Он показывает подъездные пути, рабочую зону, расположение зданий, опор и коммуникаций.

3. Исполнительные схемы фундаментов и перекрытий. По ним определяют, куда можно передавать нагрузку и где запрещено размещать опоры.

4. Весовые и габаритные характеристики груза. Желательно использовать паспорт, чертежи и данные изготовителя.

5. Паспорта и инструкции к подъемно-транспортным машинам. Для крана важны грузоподъемность на заданном вылете, высота подъема, рабочая зона и схема установки.

6. Характеристики стропов, канатов, скоб, шаклов, траверс и других элементов оснастки.

7. Сведения о демонтаже. Иногда перед подъемом необходимо снять кожух, двигатель, защиту, кабельные лотки или другие элементы.

8. Ограничения объекта. Это действующее производство, движение транспорта, наличие людей, соседнее оборудование, линии электропередачи и режим доступа.

ППР должен отвечать на прикладные вопросы. Где установится кран. Куда направится груз. Какие зоны будут закрыты. Кто подает команды машинисту. Как контролируется натяжение ветвей. На каком этапе снимаются временные крепления. Где размещается персонал, не занятый в операции.

Документ, составленный на основании одной фотографии и приблизительной массы, не заменяет полноценное обследование. Для сложного перемещения потребуется более детальная работа с объектом и оборудованием.

Когда нужна технологическая карта

Технологическая карта удобна для повторяемых или локальных операций. В ней можно закрепить:

• последовательность строповки;
• порядок установки домкратов и роликовых платформ;
• направление перемещения;
• точки остановки для промежуточного контроля;
• допустимое положение груза;
• состав бригады;
• сигналы между стропальщиком и машинистом;
• порядок освобождения монтажной зоны.

Если операция меняется хотя бы по одному критическому параметру — массе, маршруту, типу техники, месту установки или способу подъема, — готовую карту нельзя автоматически переносить на новый объект. Такелажная схема привязана к конкретным условиям.

Аттестация и ответственность: кто отвечает за безопасное производство работ

Выбор такелажной компании часто сводят к поиску бригады с нужным числом грузчиков. Для перемещения промышленного оборудования этого недостаточно. В операции участвуют стропальщики, машинист подъемной техники, инженер или руководитель работ, а также специалист, отвечающий за безопасное производство работ.

Ответственный за безопасное производство работ должен быть назначен из числа руководителей и специалистов организации, эксплуатирующей подъемные сооружения, и пройти соответствующую аттестацию. Передача этой функции работнику заказчика или сторонней организации, не входящей в структуру эксплуатирующей подъемные сооружения компании, не заменяет установленную ответственность.

Это принципиальное различие. Заказчик может назначить представителя для допуска на площадку, контроля сроков, согласования отключений и приемки результата. Но техническая ответственность за управление подъемной операцией должна оставаться у организации, которая организует и выполняет работы с применением подъемных сооружений.

Какие документы запрашивать у подрядчика

Перечень зависит от объекта и состава работ, но базовая проверка должна охватывать:

• сведения об организации и составе бригады;
• документы, подтверждающие подготовку и аттестацию ответственных специалистов;
• документы на подъемные сооружения и такелажную оснастку;
• ППР или технологическую карту, если операция относится к работам, требующим такой документации;
• порядок назначения ответственного за безопасное производство работ;
• подтверждение проведения инструктажа;
• порядок оформления наряда-допуска;
• сведения о медицинских осмотрах работников, если характер работ требует их проведения;
• договор с конкретным описанием операций, техники и границ ответственности.

Наличие удостоверения у одного сотрудника не означает, что аттестована вся бригада. Необходимо понимать, кто будет выполнять строповку, кто управляет машиной, кто руководит операцией и кто имеет право остановить работу при изменении условий.

Подрядчик, который не может заранее назвать ответственного за безопасное производство работ, еще не сформировал технологию перемещения.

Наряд-допуск и опасные факторы

Подъем и перемещение оборудования подъемными сооружениями относятся к работам с опасными факторами. В зависимости от условий требуется оформление наряда-допуска, специальное обучение работников, медицинские осмотры и целевой инструктаж на рабочем месте.

Наряд-допуск фиксирует не только дату и адрес. В нем должны быть определены состав работ, границы опасной зоны, ответственные лица, применяемая техника, меры защиты и условия допуска персонала. Если на объекте одновременно работают несколько организаций, отдельно согласуют взаимодействие и порядок передачи рабочей зоны.

Работу останавливают при появлении условий, которые не соответствуют принятой схеме:

• изменилась погода при наружном подъеме;
• техника не может занять расчетное положение;
• обнаружено повреждение стропа или другого элемента оснастки;
• фактическая масса груза отличается от расчетной;
• выявлены пустоты, трещины или разрушение основания;
• маршрут перекрыт людьми, транспортом или посторонними конструкциями;
• груз повис с креном, появились рывки или неуправляемое вращение;
• пропала связь между машинистом и руководителем работ.

Право остановить операцию должно быть не формальностью, а частью управления процессом. Возобновление допускается после устранения причины и повторной проверки условий.

Очный осмотр объекта: почему дистанционная смета неточна

Профессиональная подготовка к такелажу начинается с выезда инженера. Осмотр может быть бесплатным или включаться в стоимость подготовки проекта, но без него невозможно надежно определить состав техники и объем работ.

Инженер проверяет не только дверной проем. Он оценивает весь маршрут от точки демонтажа до места установки. Измеряются ширина и высота проходов, радиусы поворота, перепады отметок, уклоны, состояние пола, расположение колонн, наличие подвесных конструкций и возможность установки временных опор.

Отдельная задача — проверка основания. Колесная нагрузка манипулятора и опорная нагрузка крана распределяются не так, как вес груза. Даже если оборудование легче допустимой нагрузки на перекрытие, опора техники может создать локальное давление, к которому конструкция не готова.

Что фиксируется на осмотре

Результат выезда должен быть прикладным. В акте обследования или техническом задании фиксируют:

• размеры и массу груза;
• фактическое состояние оборудования;
• точки строповки и ограничения производителя;
• размеры всех участков маршрута;
• отметки пола и перепады высот;
• зоны установки домкратов, лебедок, крана или манипулятора;
• необходимость демонтажа ограждений, дверей, участков кровли или оборудования;
• ограничения по высоте и ширине;
• необходимость усиления пола или устройства временных настилов;
• места погрузки и разгрузки;
• условия хранения оснастки и временного складирования груза;
• состав техники и бригады;
• продолжительность подготовительных операций.

На основании этих данных составляется детальная смета и ППР, если он необходим по условиям работ. Если подрядчик просит заказчика самостоятельно угадать длину маршрута, высоту проема и возможность подъезда, ответственность фактически перекладывается на сторону, которая не располагает техническими средствами для расчета.

Почему фотографии не заменяют обследование

Фотография показывает внешний вид, но не показывает несущую способность перекрытия, реальную ширину поворота, высоту под балками и состояние покрытия под колесом. На снимке не видны выступающие крепления, скрытые коммуникации и перепады уровня.

Фото и видео полезны для предварительной оценки. Они позволяют понять, потребуется ли предварительный демонтаж, какой тип ворот установлен и есть ли очевидные ограничения. Но окончательная схема для сложного перемещения должна опираться на замеры и исходные документы.

Оснастка и стандарты: чем отличается расчетный такелаж от случайного набора стропов

Такелажная оснастка работает как единая система. Нельзя выбрать строп по принципу «выглядит прочным». На грузоподъемность влияют угол между ветвями, радиус изгиба, способ обвязки, наличие острых кромок, динамические нагрузки и состояние каждого элемента.

В состав оснастки могут входить:

• текстильные или канатные стропы;
• цепные стропы;
• стальные канаты;
• скобы и шаклы;
• монтажные траверсы;
• домкраты;
• роликовые платформы;
• ручные и электрические лебедки;
• захваты;
• распорные балки;
• защитные накладки на кромки;
• временные опоры и распределительные настилы.

Строповка должна учитывать положение центра тяжести. Если точка подвеса находится выше центра тяжести, груз может стабилизироваться. Если она расположена неверно или ветви нагружены неравномерно, оборудование начинает вращаться и крениться уже при отрыве от основания.

Угол ветвей и фактическая нагрузка

При использовании двухветвевого или четырехветвевого стропа нагрузка распределяется между ветвями не автоматически. Чем больше угол между ветвями, тем выше усилие в каждой ветви. Поэтому паспортная грузоподъемность стропа в вертикальном положении не равна допустимой нагрузке при наклонной схеме.

Учитываются:

• количество рабочих ветвей;
• угол между ними;
• симметрия загрузки;
• наличие уравнительной траверсы;
• способ зацепления;
• контакт с кромками;
• возможность рывка при выборе слабины;
• устойчивость груза после отрыва.

Для стальных канатов, применяемых в подъемных операциях, в фактуре проекта указан ГОСТ 25546-82. Технические условия для стальных скоб и шаклов регламентирует ГОСТ 7417-75. Отраслевые требования системы стандартов безопасности труда при такелажных работах связаны с ОСТ 36-28-78.

Ссылки на стандарты в коммерческом предложении сами по себе ничего не доказывают. Подрядчик должен применять оснастку с понятной маркировкой, паспортными данными и допустимой нагрузкой. Поврежденный строп, деформированная скоба или канат с нарушением структуры выводятся из эксплуатации независимо от срочности заказа.

Как выбирать такелажную компанию и сравнивать предложения

Сравнивать подрядчиков по итоговой сумме без расшифровки нельзя. Две компании могут указать одинаковую цену, но включить в нее разный объем. В одном предложении будет только работа грузчиков и подача машины. В другом — инженерный осмотр, ППР, строповка, защита пола, демонтаж, монтаж и уборка зоны.

Запрос должен быть одинаковым для всех участников. Передайте каждому подрядчику один комплект данных и попросите раскрыть состав предложения.

Что должно быть в коммерческом предложении

Рабочее предложение обычно содержит:

• описание груза;
• маршрут перемещения;
• перечень подготовительных операций;
• тип и количество техники;
• состав бригады;
• вид такелажной оснастки;
• необходимость ППР или технологической карты;
• продолжительность работ;
• стоимость подачи техники;
• стоимость машино-часов или смены;
• оплату работы такелажников;
• стоимость демонтажа и монтажа;
• упаковку и временное хранение, если они нужны;
• дополнительные условия по простою;
• порядок изменения сметы при обнаружении скрытых ограничений;
• границы материальной ответственности.

Фиксированных единых расценок на такелаж оборудования за тонну или час нет. Стоимость формируется по объекту. Одинаковый тоннаж может дать разные сметы из-за различий в доступе, рисках, технике и продолжительности подготовительных работ.

Сравнение вариантов организации

Низкая цена может быть следствием исключенных операций. Например, подрядчик не включил разгрузку с машины, перемещение по цеху, монтаж на фундамент, защиту пола или аренду траверсы. В результате первоначальная ставка становится только частью итогового фрахта.

Договор на такелажные работы: что фиксировать до подачи техники

Договор должен описывать не абстрактное «оказание услуг грузчиков», а конкретную технологическую задачу. Формулировка вроде «перевезти оборудование» недостаточна. Нужно указать, что именно демонтируется, поднимается, перемещается, устанавливается и передается заказчику.

В документ включают:

1. Точное наименование груза, его массу, габариты и идентификационные признаки.

2. Исходное и конечное положение оборудования.

3. Маршрут внутри объекта и условия доступа.

4. Состав техники и оснастки.

5. Обязанности заказчика: отключение коммуникаций, освобождение проходов, предоставление паспортов, допуск на объект.

6. Обязанности подрядчика: обследование, разработка ППР или ТК, строповка, управление техникой, инструктаж и ограждение зоны.

7. Порядок приемки результата.

8. Условия оплаты подачи, работы, простоя и повторного выезда.

9. Порядок действий при расхождении фактических данных с заявленными.

10. Ответственность за повреждение оборудования, пола, стен, ворот и инженерных систем.

11. Требования к страхованию, если оно предусмотрено сторонами.

12. Перечень документов, передаваемых после завершения работ.

Особенно важен акт состояния оборудования до начала операции. В нем фиксируют существующие повреждения, следы коррозии, вмятины, трещины, состояние упаковки и комплектность. После установки составляется акт приемки. Это исключает спор о том, появилась ли неисправность при перемещении или существовала до него.

Скрытые платежи

В договоре отдельно проверяют:

• минимальное время аренды техники;
• стоимость подачи за пределы базовой зоны;
• оплату ожидания допуска;
• простой из-за неподготовленного маршрута;
• повторный выезд инженера;
• аренду дополнительной оснастки;
• ночные и выходные работы;
• демонтаж дверей, ограждений и участков покрытия;
• упаковку и возврат тары;
• работы по установке на фундамент;
• вывоз упаковочных материалов;
• оплату отмены при уже поданной технике.

Если эти пункты отсутствуют, подрядчик может трактовать их как дополнительные услуги. Заказчик получает формально дешевое предложение, а затем — пересчет на площадке.

Типовые ошибки при перемещении промышленного оборудования

Расчет только по массе

Масса не показывает, как груз будет захватываться, где пройдет и как будет установлен. Для оборудования сложной формы необходимо знать центр тяжести и допустимые точки приложения усилий.

Использование обычной перевозки вместо такелажа

Перевозка на автомобиле начинается после погрузки. Такелаж включает подготовку, подъем, фиксацию, перемещение до транспорта, разгрузку и установку. Если станок нельзя безопасно погрузить стандартным погрузчиком, транспортная компания без такелажной компетенции задачу не закрывает.

Отсутствие проверки проемов

Габарит оборудования сравнивают не с шириной ворот, а с реальной траекторией. При повороте требуется запас по углам и боковым выступам. Упаковка увеличивает габариты. Навесные детали могут выступать за основной корпус.

Опора на штатные колеса

Колеса оборудования не всегда предназначены для транспортного перемещения. Они могут рассчитаны на короткие перемещения по ровному полу внутри зоны эксплуатации. При погрузке на рампу, преодолении порога или передаче нагрузки на домкрат конструкция способна разрушиться.

Работа без защиты кромок

Стропы повреждаются о металлические ребра, а корпус оборудования получает локальные вмятины. Защитные накладки, траверсы и правильный угол строповки дешевле ремонта, который не был заложен в смету.

Привлечение случайной техники

Грузоподъемность крана на борту или в названии модели не гарантирует возможность подъема в конкретной точке. Чем больше вылет, тем ниже доступная грузоподъемность. Имеют значение положение опор, высота стрелы, ветровая нагрузка и состояние основания.

Начало работы до оформления допуска

Если на объекте требуются наряд-допуск, целевой инструктаж и закрытая опасная зона, фактический старт до выполнения этих процедур создает управленческий и технический риск. Спешка не сокращает подготовку. Она переносит последствия на момент подъема.

Алгоритм выбора подрядчика

Для стандартного промышленного перемещения порядок действий выглядит так:

1. Соберите паспортные данные оборудования, чертежи, фотографии и сведения о текущем положении груза.

2. Укажите не только адрес, но и точку входа, этаж, длину маршрута, размеры проемов и конечное место установки.

3. Запросите очный осмотр инженера.

4. Получите технологическую схему: способ строповки, тип техники, оснастку и порядок операций.

5. Проверьте, кто назначен ответственным за безопасное производство работ.

6. Запросите ППР или технологическую карту, если работы выполняются с подъемными сооружениями в стесненных условиях либо на опасном производственном объекте.

7. Сравните предложения по составу, а не только по сумме.

8. Зафиксируйте в договоре объем работ, простой, дополнительные операции и материальную ответственность.

9. До подачи техники освободите маршрут, отключите коммуникации и подготовьте допуск.

10. После установки подпишите акт с фиксацией положения оборудования и его состояния.

Заказчик отвечает за подготовку своей части объекта. Подрядчик — за организацию такелажной операции в пределах принятой технологии. Границу ответственности нужно определить до начала работ, а не после повреждения ворот или пола.

Как считать итоговую стоимость

Универсальной цены за тонну не существует, поэтому расчет строят по составу операций:

Итоговая стоимость = осмотр и подготовка + ППР или технологическая карта + подача техники + машино-часы + работа бригады + оснастка + демонтаж и монтаж + упаковка и защита объекта + простой и дополнительные операции.

Для предварительного сравнения смет достаточно разнести каждое предложение по этим группам. Если подрядчик объединяет все в одну строку, запросите расшифровку. Иначе невозможно определить, какая операция исключена и за что появится доплата.

Решение принимается не по минимальной ставке, а по управляемости операции. Подрядчик должен заранее показать, каким способом груз оторвется от основания, как пройдет маршрут и где окажется после установки. Если ответ ограничивается обещанием «сделаем опытными грузчиками», технического решения нет.

Такелажные работы по перемещению оборудования — это последовательность расчетов, документов и контролируемых операций. Правильный выбор начинается с очного обследования, продолжается ППР или технологической картой и заканчивается приемкой результата по акту. Стоимость сравнивается после расшифровки тоннажа, техники, оснастки, времени и рисков. Такой порядок исключает две наиболее дорогие ошибки: остановку работ на объекте и повреждение оборудования при подъеме.
