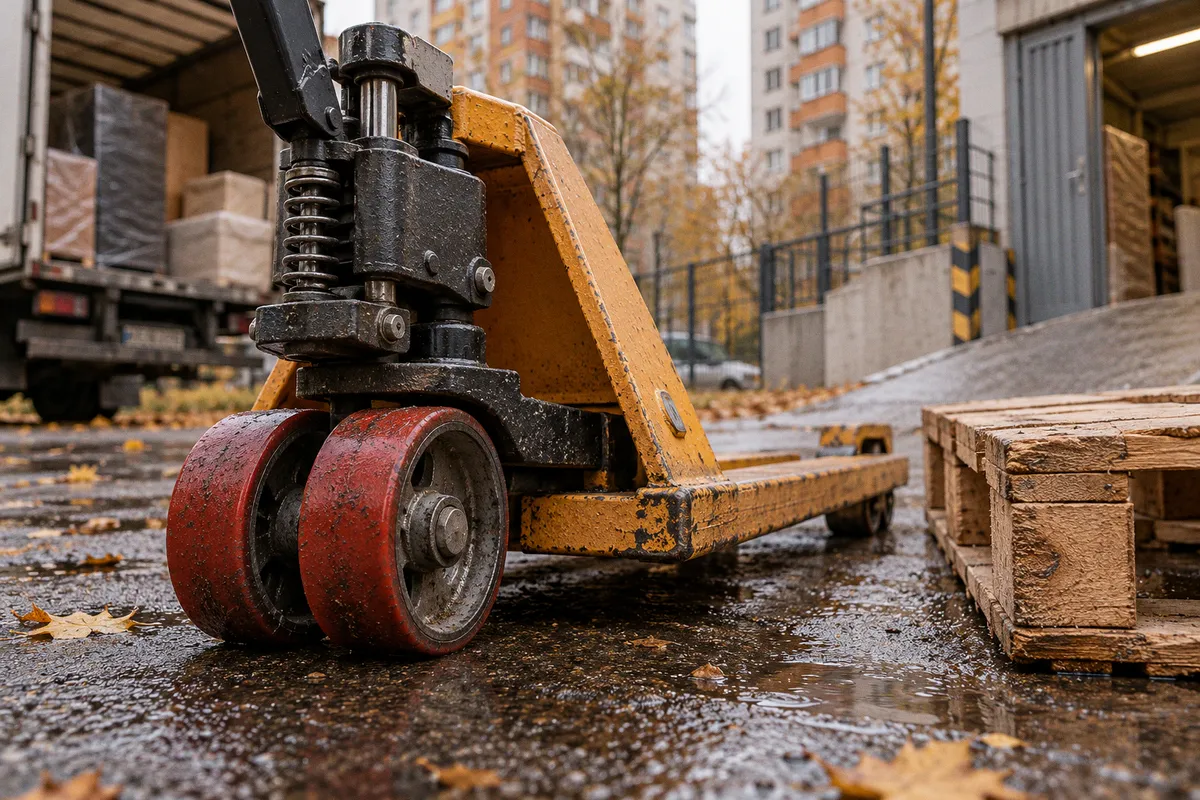

Гидравлическая тележка для тяжелых грузов: устройство и принцип работы
Ошибка при выборе тележки часто связана с одним числом: масса паллеты. Если груз весит 2,5 тонны, заказчики берут тележку на 2,5 тонны и закрывают вопрос. Но в сборе с паллетой, строповкой и вспомогательным оборудованием нагрузка уже выше.
Если центр тяжести смещен, часть веса ложится на концы вил. А дальше начинаются перекос, неравномерный подъем и отказ гидроцилиндра.
Гидравлическая тележка для тяжелых грузов — это устройство с усиленной рамой, защитной гидравликой и грузоподъемностью 3–5 тонн. Ее применяют для перемещения промышленного оборудования, сейфов и тяжелых грузов на паллетах. Но выбирать ее только по паспортному тоннажу недостаточно: сначала считают массу, расположение опор и условия движения.
1. Что отличает тяжелую тележку от обычной рохли
Обычные складские тележки рассчитаны на нагрузку примерно 1000–2500 кг. Этого достаточно для стандартных паллет, но конструкция, гидравлика и ходовая часть обычной модели не рассчитаны на постоянное перемещение многотонного оборудования.
Тележки повышенной грузоподъемности работают в другом режиме. Их рама усилена сталью толщиной 4–5 мм, а гидравлическая схема содержит защитные перепускные клапаны от перегруза. Усиленные подвилочные тяги и ролики воспринимают высокие статические и динамические нагрузки.
| Параметр | Обычная складская тележка | Тележка повышенной грузоподъемности |
|---|---|---|
| Грузоподъемность | 1000–2500 кг | 3000–5000 кг |
| Рама | Серийная складская конструкция | Усиленная стальная рама, листы 4–5 мм |
| Гидравлическая защита | Зависит от конкретной модели | Предусмотрены защитные перепускные клапаны |
| Подвилочные тяги | Рассчитаны на обычные паллетные нагрузки | Усиленные |
| Ролики | Зависит от модели и среды эксплуатации | Полиуретан, высокопрочный нейлон или металл |
| Типовые задачи | Товарные и складские паллеты | Промышленное оборудование, сейфы, тяжелые грузы |
Собственная масса тележки тоже имеет значение. Обычная гидравлическая рохля весит около 70–90 кг, электрическая самоходная — 120–200 кг. Эти значения нельзя автоматически переносить на тяжелую модель: масса зависит от длины вил, ширины рамы, усиления и комплектации. Паспортные данные и маркировка конкретной тележки имеют приоритет.
Грузоподъемность 5 тонн означает допустимую нагрузку при заявленных производителем условиях. Она не превращает тележку в универсальное средство передвижения 5-тонного станка по любой территории. Для многотонного груза существенны состояние пола, уклоны, дверные проемы, борта кузова и расположение центра тяжести.
Паспортная грузоподъемность задает только верхнюю границу. Реальный предел определяют масса груза в сборе, положение центра тяжести и путь перемещения.
2. Устройство гидравлической тележки
Конструкция состоит из нескольких функциональных узлов. Понимание их взаимосвязи важнее, чем запоминание отдельных деталей: неисправность одного элемента меняет всю схему подъема.
Рама, вилы и грузовые колеса
Вилы принимают вес груза и передают его через подвилочные тяги на ролики и раму. У тяжелых тележек рама выполнена из усиленной стали, а подвилочные тяги рассчитаны на повышенные нагрузки.
Направляющие ролики под вилами удерживают тележку в продольной плоскости. Гидравлический узел поднимает вилы, а грузовые колеса перекатываются по полу. Рулевое колесо задает направление движения.
При осмотре геометрию оценивают отдельно от гидравлики. Вилы не должны иметь заметных вмятин, разгиба концов, трещин у основания или деформации по всей длине. Искривление вил меняет направление нагрузки на ролики и увеличивает риск опрокидывания груза.
Нагнетательный узел и домкрат
Рабочая часть гидравлической тележки включает:
- резервуар для рабочего масла;
- нагнетательный узел, приводимый рычагом;
- клапанную систему;
- силовой цилиндр;
- плунжер или шток, связанный с вилами;
- уплотнения;
- спускной клапан.
Возвратно-поступательное движение рукояти приводит в действие нагнетательный узел. Давление масла передается через систему клапанов в силовой цилиндр. Под действием масла шток выдвигается и поднимает вилы.
При возвращении рукояти в нейтральное положение подъем прекращается. Шток остается в текущем положении, пока спускной клапан закрыт. Конструкция разных производителей различается расположением каналов и клапанов, но рабочий принцип сохраняется.
Полный подъем вил обычно требует в среднем 5–7 качаний рукояти. Фактическое число зависит от модели, массы груза и исходного положения штока. Указание в документации одного производителя нельзя механически переносить на всю линейку тележек.
Клапанная система и защита от перегруза
Клапаны управляют потоком масла и фиксируют нужное положение вил. В тяжелых моделях применяется защитный перепускной клапан. Он ограничивает давление в гидравлической схеме при возникновении перегруза.
Этот элемент важен и для станка, и для сейфа. Превышение допустимой нагрузки в первую очередь увеличивает давление в цилиндре, нагрузку на шток и рычажную систему. Защитный клапан снижает риск разрушения гидравлики, но не превращает тележку в с неограниченной грузоподъемностью.
Утечки масла, заедание клапана, износ уплотнений или загрязнение каналов проявляются по-разному: вилы поднимаются медленнее, не удерживают позицию, самопроизвольно опускаются либо не реагируют на рычаг. До устранения причины такую тележку не назначают для грузов массой 3–5 тонн.
3. Три положения рычага управления
Рычаг гидравлической тележки имеет три функциональных положения. В зависимости от конструкции обозначения отличаются, но логика управления сохраняется.
| Положение рычага | Что происходит с гидравликой | Рабочее действие |
|---|---|---|
| Подъем груза | Масло нагнетается в цилиндр, шток выдвигается | Вилы поднимают груз |
| Движение или нейтраль | Нагнетание прекращается, подъем штока не происходит | Тележка перемещается с поднятыми вилами |
| Спуск | Открывается спускной клапан, масло возвращается в резервуар | Вилы опускаются |
Подъем
Рычаг последовательно проходит рабочий ход. Каждое возвратно-поступательное движение создает давление в гидравлической схеме. Масло поступает в силовой цилиндр и поднимает шток.
Во время подъема вилы должны находиться под грузом на достаточной глубине. Если тележка подъехала к паллете только краем вил, распределение нагрузки будет неправильным. Сначала проверяют полное заведение вил в отверстия паллеты, затем выполняют подъем.
Движение и нейтраль
После подъема рычаг переводят в положение движения или нейтраля. Вилы удерживаются на высоте, а тележка может перемещаться по ровной поверхности.
На подъеме и спуске скорость перемещения ограничивают. Резкий старт, остановка или поворот создают дополнительную нагрузку на груз, вилы и ходовую часть. Особенно чувствительны к этому станки, сейфы и оборудование с высоким расположением центра тяжести.
Спуск
В положении спуска открывается спускной клапан. Масло из рабочей камеры перетекает в резервуар, а вилы опускаются. Скорость снижения зависит от состояния клапана и герметичности системы.
Рабочий цикл тележки строится по порядку: нейтральное положение и перемещение, полное заведение вил, подъем, движение с грузом, контролируемый спуск. Нарушение порядка чаще связано с нетерпением оператора, чем с ограничениями конструкции.
4. Ролики, длина и ширина вил
Даже усиленная тележка теряет рабочие характеристики, если ролики деформированы или вилы подобраны не по геометрии груза.
Материал роликов
Для тяжелых тележек применяют полиуретан, высокопрочный нейлон или металл. Выбор определяется характером нагрузки и типом пола.
Полиуретановые ролики обладают упругостью и меньше воздействуют на гладкое покрытие. Нейлоновые отличаются малой массой и достаточной износостойкостью. Металлические ролики имеют высокую жесткость и рассчитаны на серьезные нагрузки, но могут быть шумнее и агрессивнее к поверхности.
Фактический ресурс зависит не только от материала. На него влияют точечные нагрузки, перекос тележки, песок и грязь, длительное хранение, резкие остановки. Поэтому изношенный полиуретановый ролик может оказаться слабее металлического на исправном узле.
Длина вил
Для работы с европоддонами стандартная длина вил составляет 1150 мм. Такая геометрия обеспечивает опору на паллету и привычную маневренность в складских проходах.
Для крупногабаритных и нестандартных грузов применяют удлиненные вилы длиной до 2000 мм. Такая тележка лучше охватывает длинные опорные элементы оборудования, но меняет расчет нагрузки.
| Размер вил | Рабочий сценарий | Что необходимо учитывать |
|---|---|---|
| 1150 мм | Европоддон, стандартная складская паллета | Полное заведение в отверстия паллеты |
| До 2000 мм | Длинное оборудование, нестандартные грузы | Увеличенный момент нагрузки, возможное снижение допустимого тоннажа |
| Увеличенная ширина, до 850 мм | Широкие опоры, негабаритные грузы | Габарит прохода, устойчивость и допустимая нагрузка |
Удлиненные вилы нельзя считать универсальным повышением грузоподъемности. Чем длиннее вил, тем выше рычажная нагрузка на его основание при смещении груза. Модель на 5 тонн со стандартными вилами и модель на 5 тонн с двухметровыми вилами могут иметь разные допустимые параметры. Нужны паспортные данные конкретной тележки.
Ширина вил
Расширенные вилы применяют для широких опорных элементов и негабаритного оборудования. Ширина до 850 мм увеличивает площадь контакта, но увеличивает ширину всей конструкции.
При закупке проверяют не только груз, но и геометрию пути: ширину дверных проемов, расстояние между стеллажами, радиус поворота и возможность вывозить тележку из грузового отсека. Усиленная модель может оказаться слишком широкой там, где обычная рохля проходит без ограничений.
5. Как рассчитать пригодность тележки
Расчет начинают с полной массы. В нее входят груз, паллета, стропы, тара, подкладки и другое оборудование, которое одновременно находится на вилах.
Базовый расчет имеет вид:
Gрасч = Gгруза + Gпаллеты + Gоснастки
Полученное значение сравнивают с паспортной грузоподъемностью тележки. Запас определяют по условиям эксплуатации и документации производителя. Универсального процента для всех перевозок нет: короткий путь по ровному полу и перемещение оборудования по пандусу создают разные условия.
Алгоритм выбора
1. Определить массу в сборе. Учитывать не только станок или сейф, но также паллету, крепления, подкладки и такелажное оснащение.
2. Найти реальные опорные точки. Тележка должна принимать вес через основания, рассчитанные на нагрузку. Оборудование, установленное на вилы лишь частично, создает нагрузку на концы вил.
3. Определить положение центра тяжести. Смещение в сторону ухудшает устойчивость. Длинный груз с одной точкой опоры может опрокинуться даже при массе ниже общей грузоподъемности.
4. Выбрать класс тележки. Для тяжелого режима рассматривают усиленные модели на 3000–5000 кг, а не обычную складскую рохлю с близкой цифрой на шильдике.
5. Сверить размеры вил с паллетой и грузом. Для европоддона применяют вилы длиной 1150 мм. Для нестандартной геометрии рассматривают удлиненные или расширенные модели с проверкой их собственных ограничений.
6. Проверить путь. Оценивают пол, пороги, уклоны, повороты, ширину проемов и состояние края борта кузова.
7. Выполнить контрольный подъем. Груз поднимают без рывков, проверяют равномерность хода вил, положение груза и отсутствие утечек.
Ограничения по маршруту
Перемещение груза массой 4–5 тонн вручную одним человеком по наклонной поверхности недопустимо. Для такого маршрута применяют механизированную или лебедочную тягу, электрическую тяговую тележку, подъемное оборудование либо иной согласованный способ перемещения.
Даже при массе груза ниже 5 тонн узкий пандус способен перевернуть тележку с высоким центром тяжести. Подъемные механизмы, а не грузоподъемность тележки, должны обеспечивать переход между уровнями.
Осмотр перед работой
Перед перемещением проверяют:
- деформацию вил и состояние сварных соединений;
- крепление подвилочных тяг;
- износ и заклинивание роликов;
- рулевое колесо и его крепление;
- герметичность цилиндра и штока;
- работу всех трех положений рычага;
- отсутствие заеданий спускного клапана;
- состояние груза, паллеты и строповки.
Тележка должна перемещаться по ровному жесткому полу. Песок, плитка, проволока и строительный мусор увеличивают сопротивление качения и создают риск заклинивания роликов. Перед перевозкой оборудования зону движения очищают, а упаковочные материалы фиксируют: избыточная упаковка при переезде способна увеличить массу и нагрузку без соответствующего улучшения защиты груза.
6. Итог: рабочее решение для такелажных задач
Гидравлическая тележка повышенной грузоподъемности поднимает груз усилием рычажного нагнетательного узла и гидравлического цилиндра. Три положения управления задают полный цикл: подъем, удержание и перемещение, спуск. Усиленная рама, защитные клапаны, прочные ролики и правильная геометрия вил позволяют работать с нагрузками до 5 тонн в пределах заданных производителем условий.
| Исходная задача | Рациональное решение |
|---|---|
| Стандартная паллета массой до 2,5 тонны | Обычная гидравлическая тележка, если подходят вилы и маршрут |
| Промышленное оборудование или сейф массой 3–5 тонн | Усиленная модель соответствующей грузоподъемности |
| Длинное оборудование | Удлиненные вилы до 2000 мм с проверкой допустимого тоннажа |
| Широкая опорная база | Расширенные вилы с учетом габаритов и устойчивости |
| Уклон или перепад высот | Механизированная тяга или лебедочная схема вместо ручного перемещения |
Формула выбора проста: масса в сборе плюс запас, соответствующий геометрии и маршруту, должен укладываться в паспортные возможности тележки. Если груз выходит за обычный складской класс, применяют усиленную рохлю. Если возникает перегрузка на концах вил, меняют схему загрузки или оборудование. Если путь включает уклон, меняют способ перемещения. Этот порядок исключаетGuesswork — сначала нагрузка и геометрия, затем модель тележки.
