Гидравлический домкрат для такелажа: устройство и принцип работы
Ошибка в выборе домкрата обычно проявляется до подъема: пяту нельзя завести под груз, рабочий ход слишком мал или расчетная грузоподъемность не соответствует схеме опирания. Для такелажа это означает остановку работ и необходимость менять оснастку.
Домкрат подбирают по трем исходным параметрам: масса и распределение нагрузки, высота подхвата, требуемая высота подъема.
Гидравлический домкрат для такелажа использует давление жидкости, чтобы перемещать тяжелый груз с небольшим усилием на рукоятке или приводе. Принцип основан на законе Паскаля. Однако сам домкрат не решает задачу подъема целиком: результат зависит от основания, точки приложения усилия, устойчивости груза и того, как его зафиксируют после подъема.
Физика подъема: закон Паскаля и передача усилия
В замкнутом объеме давление, приложенное к жидкости, передается во всех направлениях. Насос вытесняет масло в силовой цилиндр, где давление действует на поршень. Поршень перемещается и поднимает опорную площадку или лапу домкрата.
Усилие на поршне зависит от давления и площади его рабочей поверхности: чем больше площадь, тем большую силу можно получить при том же давлении. В конструкции это позволяет небольшим насосным механизмом поднимать груз, который нельзя переместить вручную. При этом выигрыш в усилии сопровождается малым ходом поршня за один цикл: для подъема на нужную высоту масло приходится подавать многократно или использовать соответствующий привод.
Принцип можно описать расчетно:
сила на поршне = давление в системе × площадь поршня.
Это объясняет, почему одинаковое усилие на насосе не означает одинаковый результат для разных моделей. Геометрия цилиндра и параметры гидравлической системы влияют на создаваемое подъемное усилие. Для пользователя важнее другое: паспортная грузоподъемность относится к предусмотренным изготовителем условиям работы. Ее нельзя считать универсальным разрешением поднимать груз любой формы, с любой точки и на любом основании.
Грузоподъемность такелажного оборудования указывают для самого домкрата. В реальной схеме нагрузка распределяется между точками подъема не всегда равномерно. Если домкратов несколько, нельзя автоматически делить массу груза на их количество: центр тяжести, жесткость конструкции и последовательность подъема могут перегрузить одну опору. Для тяжелого оборудования схему опирания рассчитывают до начала работ.
Из каких узлов состоит домкрат
Конкретное исполнение зависит от типа и привода, но базовая гидравлическая система включает несколько рабочих частей:
- силовой цилиндр с подвижным поршнем или штоком;
- резервуар с гидравлическим маслом;
- насосный механизм, который может приводиться вручную, ножной педалью или пневматикой;
- обратные клапаны, управляющие движением жидкости;
- выпускной клапан для сброса давления.
При работе насос перемещает масло из резервуара в рабочую полость цилиндра. Обратные клапаны направляют поток и препятствуют его свободному возврату. Давление перемещает поршень, а вместе с ним подъемную площадку или лапу. Для опускания оператор открывает выпускной клапан: масло возвращается из подпоршневой полости в резервуар, поршень уходит вниз.
Скорость опускания зависит от того, насколько открыт клапан. Резкий сброс давления способен вызвать быстрое движение груза. Поэтому выпускной клапан открывают контролируемо, а людей и инструмент убирают из зоны возможного смещения. На этом этапе нельзя полагаться только на плавность механизма: груз должен иметь заранее подготовленную опору.
Домкрат поднимает груз за счет гидравлического давления. Удержание груза после подъема требует отдельной механической фиксации.
Гидравлика создает усилие, но не отменяет требований к опорной поверхности. Основание должно выдерживать нагрузку и не проседать под домкратом. Опорная площадка должна контактировать с конструкцией в предусмотренной точке. Если шток или корпус работают с перекосом, нагрузка действует не по расчетной оси и возрастает риск сдвига или повреждения оборудования.
Типы такелажных домкратов и выбор по высоте подхвата
Для перемещения тяжелых грузов применяют бутылочные, подкатные и низкоподхватные домкраты. Они решают разные задачи. Подбирать модель только по максимальной грузоподъемности недостаточно: сначала нужно понять, как именно домкрат будет установлен под грузом.
| Тип домкрата | Особенность | Когда применяют |
|---|---|---|
| Бутылочный | Компактный вертикальный корпус; грузоподъемность отдельных моделей достигает 100 тонн | Когда есть достаточный зазор и нагрузку можно приложить вертикально |
| Подкатной | Низкая подъемная площадка и колесная база для позиционирования | Для подъема груза с пола или перемещения под него домкрата по твердому основанию |
| Низкоподхватный, или зацепной | Имеет низкую лапу, которую заводят под основание груза | Когда зазор под грузом ограничен и верхняя головка не подходит |
Для подкатных моделей высота подхвата может начинаться от 65 мм, а диапазон подъема составляет примерно 150–700 мм. Эти значения не описывают все модели: фактические параметры смотрят в паспорте конкретного изделия. Рабочую высоту также сопоставляют с доступным ходом поршня и толщиной подкладок, которые потребуются для поэтапного подъема.

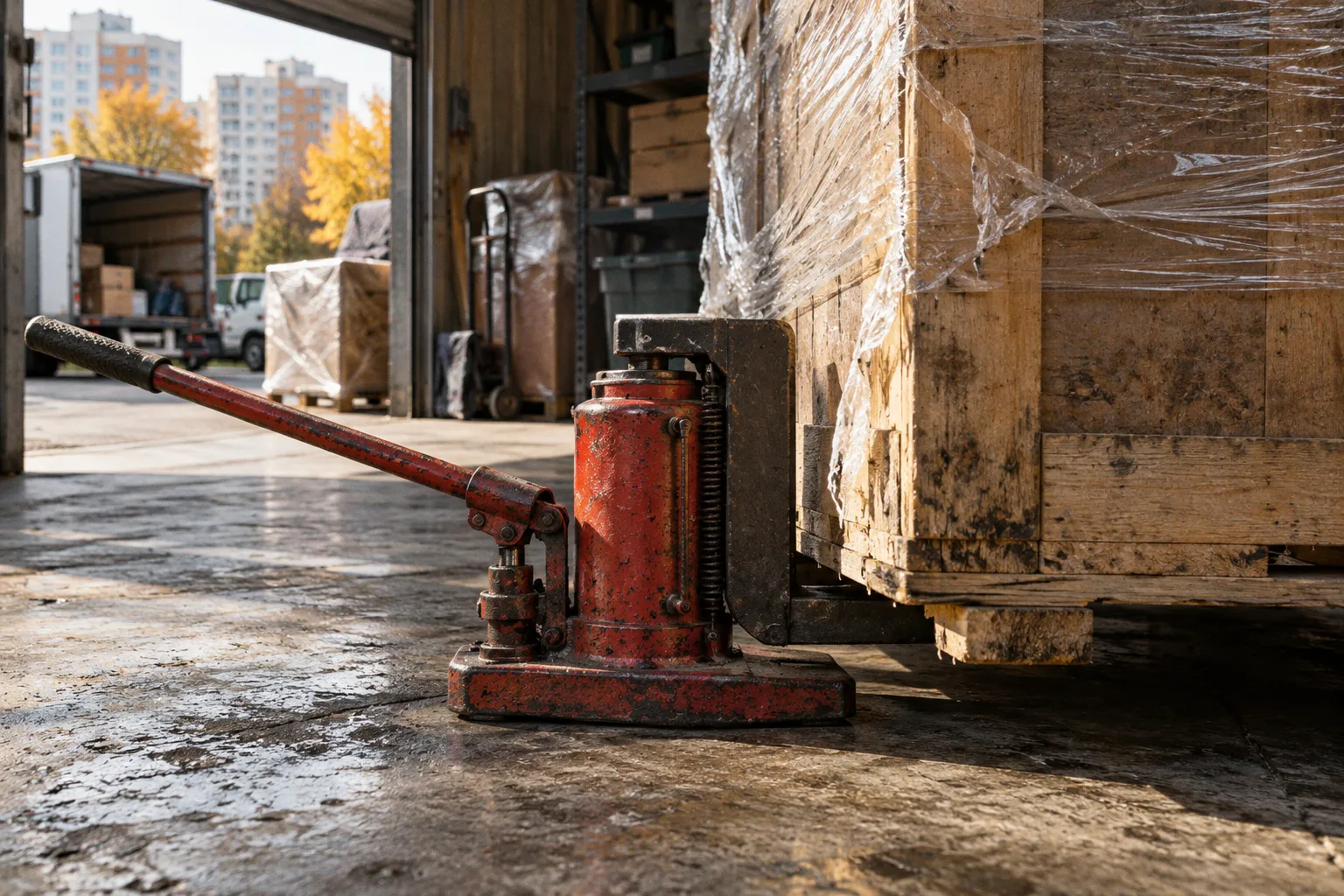

Низкоподхватная модель нужна, когда между основанием груза и полом недостаточно места для обычной опорной площадки. Лапу заводят под конструкцию, после чего груз поднимают за эту точку. Но низкий профиль сам по себе не гарантирует пригодность домкрата: проверяют высоту лапы, ее форму, номинальную нагрузку на нее и возможность установить корпус без перекоса.
При работе с низкой лапой особенно важны точка контакта и положение груза. Лапа должна опираться на жесткий элемент конструкции, а не на тонкий кожух, облицовку или выступающую деталь. Если груз имеет сложную форму, точку подъема определяют по документации оборудования или по согласованной такелажной схеме.
Перед выбором модели зафиксируйте параметры:
1. Массу груза и расположение центра тяжести. Если центр тяжести смещен, нагрузка на точки подъема будет различаться.
2. Минимальную высоту зазора под основанием. Она определяет, пройдет ли обычная площадка или понадобится низкая лапа.
3. Требуемую высоту подъема. Учитывают не только конечную отметку, но и место для подкладок или монтажных работ.
4. Конфигурацию места. Проверяют, можно ли установить домкрат вертикально, вывести рукоятку или подключить привод.
5. Несущую способность основания. Под домкратом не должно быть слабого покрытия, пустот или участка, склонного к просадке.
Для тяжелого оборудования домкрат нередко используют в связке с подкладками, такелажными опорами и другими средствами фиксации. Подъем выполняют ступенчато: груз приподнимают на небольшую высоту, устанавливают надежную опору, затем повторяют цикл. Высота каждого шага определяется схемой работ и устойчивостью конструкции, а не удобством оператора.
Рабочая жидкость и обслуживание гидравлики
В гидравлическом домкрате применяют специальное масло или предусмотренную изготовителем жидкость, в том числе смесь воды с глицерином. Рабочая среда должна сохранять свойства, необходимые для передачи давления, и соответствовать требованиям конкретной модели. Заменять жидкость произвольным составом нельзя: совместимость материалов и режим работы системы могут различаться.
Снижение эффективности подъема, рывки поршня или самопроизвольное опускание — признаки, при которых работу прекращают и выясняют причину. Возможны утечка масла, воздух в системе, загрязнение или неисправность клапана. Продолжать подъем при нестабильной работе опасно: оператор не контролирует поведение груза.
Перед применением осматривают корпус, цилиндр, соединения и насосный узел. На поверхности не должно быть следов повреждения, деформации или утечки. Состояние масла и порядок обслуживания проверяют по инструкции изготовителя. Домкрат с неисправной гидравликой нельзя считать пригодным только потому, что он способен начать подъем.
Хранить и перевозить оборудование следует так, чтобы не повредить шток, клапаны и корпус. При загрязнении рабочей зоны песком, строительной пылью или металлической стружкой очищают доступные поверхности. Попадание загрязнений в гидравлическую систему ускоряет износ клапанов и уплотнений.
Безопасность: подъем, фиксация, опускание
Домкрат рассчитан на подъем и позиционирование груза. Оставлять на нем поднятую конструкцию без механических страховочных опор нельзя. Давление в системе может измениться из-за утечки или неисправности, а устойчивость груза зависит не только от исправности оборудования.
Рабочий порядок должен быть определен до подачи нагрузки:
1. Подготовить ровное устойчивое основание и убрать препятствия из зоны работы.
2. Проверить паспортную грузоподъемность, состояние домкрата и положение рабочей точки.
3. Установить домкрат без перекоса; убедиться, что лапа или площадка имеют надежный контакт с конструкцией.
4. Поднимать груз постепенно, контролируя его положение и состояние опор.
5. На требуемой высоте установить механические подкладки или страховочные опоры, рассчитанные на нагрузку.
6. Перед опусканием убедиться, что люди и предметы удалены из зоны перемещения, затем плавно открыть выпускной клапан.
Если груз начинает смещаться, домкрат наклоняется, основание проседает или гидравлика работает рывками, подъем прекращают. Нельзя компенсировать неустойчивость боковым усилием на рукоятке или подкладыванием случайных предметов под корпус. Сначала разгружают опасную схему и устраняют причину.
Для такелажных операций с несколькими точками подъема важна синхронность. Несогласованное перемещение домкратов может вызвать перекос рамы, заклинивание узла или перераспределение нагрузки. Если требуется одновременно поднимать несколько опор, применяют заранее рассчитанную схему и оборудование, подходящее для такой операции. Сам факт наличия нескольких домкратов синхронного подъема не обеспечивает.
Как свести выбор к рабочему расчету
Подбор начинается с массы и геометрии груза. Затем определяют допустимые точки подъема, доступный зазор, нужную высоту перемещения и способ механической фиксации. После этого выбирают тип домкрата и проверяют его паспортные характеристики. Максимальная цифра грузоподъемности не заменяет расчет распределения нагрузки.
| Исходный параметр | Что определить | Как влияет на выбор |
|---|---|---|
| Масса и центр тяжести | Общую нагрузку и ее распределение по точкам | Определяет требуемую грузоподъемность и число опор |
| Зазор под грузом | Минимальную высоту для установки | Показывает, нужна ли низкая лапа |
| Ход подъема | Высоту, на которую требуется переместить конструкцию | Определяет рабочий диапазон и необходимость подкладок |
| Основание | Несущую способность и устойчивость поверхности | Влияет на безопасность установки домкрата |
| Фиксация | Тип страховочных опор и порядок их установки | Исключает удержание поднятого груза одной гидравликой |
Домкраты выпускают с грузоподъемностью от 1,5 до 1000 тонн и выше. Этот диапазон показывает масштаб класса оборудования, но не дает основания выбирать модель по одной цифре. Для конкретной операции решающими остаются нагрузка на точку подъема, высота подхвата, геометрия контакта и возможность безопасно зафиксировать груз.
Рабочая формула выбора проста: сначала расчет нагрузки и схемы опирания, затем проверка доступной высоты подхвата, после этого подбор типа и хода домкрата. Завершающий этап — проверка основания и механической страховки. Если хотя бы один из этих параметров неизвестен, подъем тяжелого оборудования домкратом не готов к выполнению.
