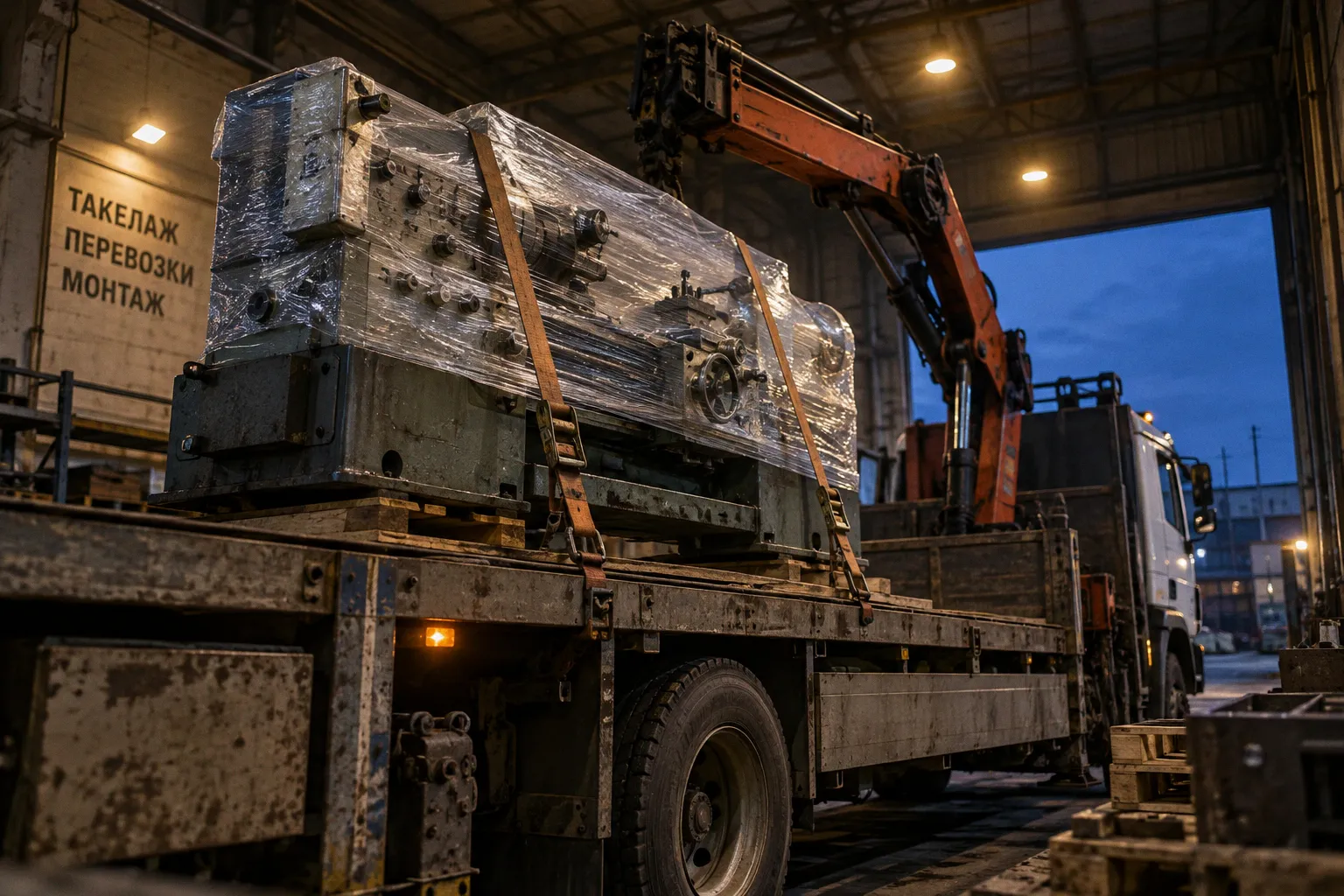

Манипулятор для перевозки станков: критерии выбора техники

Эти параметры не дают ответа, сможет ли техника безопасно снять оборудование, подать его через проем и установить на платформу.

Рабочий расчет начинается с грузового момента. Он зависит не только от массы станка, но и от расстояния от оси вращения стрелы до центра тяжести груза:

M = G × L

где M — грузовой момент в тонно-метрах, G — масса станка в тоннах, L — вылет стрелы в метрах.

Пяти тоннам на вылете около 1–1,5 м и пяти тоннам на вылете 4–5 м соответствуют разные режимы работы. Номинальная грузоподъемность КМУ обычно указывается для минимального вылета. При выдвижении стрелы допустимая нагрузка снижается. На вылете 4–5 м она может быть более чем в два раза меньше паспортного значения у основания стрелы.

Манипулятор выбирают не по массе станка, а по грузовому моменту в конкретной точке подъема.

Физика грузового момента: почему вес станка — не главный показатель

Станок редко находится непосредственно рядом с шасси. Его нужно снять с основания, вывести из цеха или подать через ворота, переместить над бордюром, рамой либо другим препятствием. В каждом из этих случаев меняется вылет стрелы и положение центра тяжести.

Если масса станка составляет 4 т, а требуемый вылет — 3 м, расчетный момент будет:

M = 4 × 3 = 12 тм

Но это только базовое значение. В реальной работе добавляются:

• масса строп, траверсы и другого такелажного оборудования;
• динамические нагрузки при начале подъема и остановке;
• неточность определения массы;
• смещение центра тяжести;
• необходимость удерживать груз на определенной высоте;
• ограничения по допустимому углу наклона и положению стрелы.

Поэтому расчетный момент нельзя сопоставлять с рекламным числом из объявления. Нужна грузовая характеристика конкретной модели: таблица допустимой массы при разных вылетах и конфигурациях опор.

Номинальная грузоподъемность и фактическая способность КМУ

В описании техники могут одновременно фигурировать три разных параметра:

1. Грузоподъемность стрелы.

Способность КМУ поднять груз при определенном вылете. Это не универсальная цифра для всех положений стрелы.

2. Грузоподъемность платформы.

Масса, которую шасси способно перевозить после погрузки. Она не означает, что стрела может поднять такой же вес.

3. Грузовой момент.

Произведение массы груза на вылет стрелы. Именно этот показатель связывает массу и геометрию операции.

Манипулятор с платформой, рассчитанной на 10 т, не обязательно способен поднять станок массой 10 т. И наоборот: мощная стрела не решает задачу, если платформа недостаточной длины или груз превышает допустимую нагрузку на шасси.

Для предварительного подбора можно заложить технологический резерв:

F = 1,1 × m × l

Здесь m — масса станка, l — расчетный вылет стрелы. Коэффициент 1,1 дает минимальный десятипроцентный резерв по расчетному моменту. Это не заменяет заводскую таблицу грузоподъемности и не является разрешением работать на пределе. Если фактическая масса или вылет определены приблизительно, резерв должен рассматриваться как нижняя граница, а не как запас для неопределенности.

Что нужно знать о станке до заказа техники

Одной массы недостаточно. Для заявки в транспортную компанию следует собрать технические данные:

• фактическую массу станка в транспортной конфигурации;
• длину, ширину и высоту;
• расположение центра тяжести;
• наличие штатных монтажных отверстий, рымов или такелажных лап;
• допустимые точки приложения нагрузки;
• возможность демонтажа кожухов, столов, двигателей и выступающих узлов;
• высоту основания и расстояние до места подъема;
• расположение ворот, колонн, перекрытий и инженерных коммуникаций.

Центр тяжести особенно важен для оборудования со смещенной компоновкой: станков с тяжелым электродвигателем, гидравлическим блоком, колонной, поворотным столом или массивной станиной. При неизвестной центровке нельзя автоматически считать груз симметричным и подбирать стропы по геометрическому центру.

Типы КМУ: Z-образные и L-образные стрелы в условиях цеха

Конструкция стрелы определяет не только грузоподъемность, но и то, как манипулятор будет работать на площадке.

Z-образная стрела

Гидравлическая стрела Z-образного типа складывается за кабиной или над частью платформы. В транспортном положении она занимает меньше пространства по длине и обычно не перекрывает всю грузовую площадку. Это удобно, если станок нужно доставить на объект, а затем использовать кузов для других операций.

Преимущества:

• компактное транспортное положение;
• возможность освободить значительную часть кузова;
• удобство работы на открытой площадке;
• высокая скорость развертывания при подходящей геометрии объекта.

Ограничение — требование к свободному пространству над грузом. Секции стрелы складываются и раскладываются в вертикальной зоне. Если над воротами низкий навес, проложены кабели, расположены балки или перекрытие, стандартная схема работы может оказаться невозможной.

Z-образная КМУ подходит для погрузки станка снаружи, если есть место для установки опор и свободный сектор работы стрелы. Но ее нельзя выбирать только потому, что она имеет большую паспортную грузоподъемность.

L-образная, или тросовая, стрела

Тросовые манипуляторы используют стрелу с грузовым канатом. Такая схема дает более точную подачу груза и позволяет работать ниже уровня стоянки техники, через препятствия или в ограниченной зоне. Трос можно подать в точку, куда жесткая гидравлическая секция не проходит по траектории.

Преимущества:

• точная вертикальная подача;
• плавное позиционирование станка;
• возможность работы ниже уровня площадки;
• возможность обходить часть препятствий;
• удобство при сложной траектории подачи.

Ограничения:

• требуется контролировать вертикальность каната;
• увеличивается значение точности установки опор;
• необходимо учитывать раскачивание груза;
• нельзя допускать бокового подтягивания станка стрелой или канатом;
• груз должен быть правильно подготовлен к подъему и удержанию.

Тросовая схема не отменяет расчет грузового момента. Она только расширяет рабочую геометрию. Если станок нужно вытянуть из цеха боковым усилием, задача уже выходит за пределы штатного вертикального подъема. Для этого требуется отдельная такелажная схема: подкатные тележки, лебедка, траверса, тяговое оборудование или другой способ перемещения.

Сравнение конструкций

В заявке необходимо описывать не только тип станка, но и путь груза: от какой точки он снимается, где стоит манипулятор, над чем проходит стрелка, куда ставится оборудование и в какой момент требуется максимальный вылет.

Расчет запаса прочности: формула безопасной погрузки

Предварительный расчет выполняют до вызова техники. Его задача — отсечь заведомо неподходящие варианты, а не заменить инженерную схему такелажа.

Шаг 1. Определите расчетную массу

Берется не масса пустого станка из рекламного каталога, а фактическая масса в состоянии перевозки. Если часть узлов демонтирована, это должно быть отражено в расчете. Если масло, охлаждающая жидкость, аккумуляторы или оснастка остаются внутри, их масса входит в общий вес.

К станку также добавляется масса такелажного оснащения:

• строп;
• траверсы;
• скоб;
• захватов;
• защитных прокладок;
• вспомогательных рам и подкладок.

Если масса оборудования известна только приблизительно, расчет ведут по верхней оценке. Ошибка в меньшую сторону уменьшает фактический запас грузоподъемности.

Шаг 2. Определите максимальный вылет

Вылет измеряют от оси вращения КМУ до вертикальной линии, проходящей через центр тяжести груза. Не до ближайшего края станка. Не до точки зацепа, если она находится сбоку от центра масс. Не по длине стрелы.

В ходе операции вылет может меняться. Например, при снятии станка со станины минимальное расстояние будет одним, при переносе через край кузова — другим. Для подбора техники берется наиболее неблагоприятная рабочая позиция.

Если станок нужно поднять и перенести на противоположную сторону платформы, рассчитывается не только положение начала и конца операции. Нужен весь рабочий сектор. Максимальная нагрузка может возникнуть в промежуточной точке.

Шаг 3. Рассчитайте момент и сравните его с таблицей КМУ

Для станка массой 6 т при вылете 2,5 м:

M = 6 × 2,5 = 15 тм

С резервом 10%:

F = 1,1 × 6 × 2,5 = 16,5 тм

Далее значение сравнивают с допустимым грузовым моментом конкретного манипулятора на требуемом вылете. Если в таблице нет нужной конфигурации, расчет нельзя закрывать средним или максимальным значением из паспорта.

КМУ должна работать на опорах, предусмотренных производителем. Состояние и положение выносных опор влияет на устойчивость шасси. Основание под опорами должно выдерживать передаваемую нагрузку. Асфальт, бетонная плита, грунт, плитка и перекрытие имеют разную способность воспринимать давление.

Шаг 4. Проверьте устойчивость и габариты

Опрокидывание возникает не только из-за превышения массы. Причиной может стать:

• слишком большой вылет стрелы;
• недостаточное раскрытие опор;
• слабое основание под одной из опор;
• поперечный уклон площадки;
• резкое перемещение груза;
• боковая тяга;
• зацеп груза за конструкцию здания;
• смещение центра тяжести при наклоне станка.

Оператор должен видеть груз или работать по согласованным командам такелажника. Перед началом основного подъема выполняется контрольное натяжение строп с проверкой положения станка, устойчивости упаковки и поведения опор. Поднимать оборудование рывком нельзя.

Геометрия шасси и ограничения площадки

Манипулятор может соответствовать расчету по грузовому моменту и все равно не выполнить задачу. Причина — несоответствие шасси реальной площадке.

Длина грузовой платформы обычно находится в диапазоне от 4 до 12 м. Стандартная ширина составляет около 2,5 м. Эти размеры нужно сопоставить с габаритами станка и схемой размещения на кузове.

Платформа

При выборе платформы проверяют:

• помещается ли станок по длине и ширине;
• остается ли место для крепления;
• не выступают ли узлы за габарит;
• выдерживает ли пол кузова распределенную и точечную нагрузку;
• можно ли подвести стропы после установки;
• не перекрывает ли станок задние опоры или элементы КМУ;
• достаточно ли места для подкладок и упоров.

Станок нельзя считать надежно установленным только потому, что он физически помещается на кузове. Высокое оборудование поднимает центр тяжести автопоезда. Узкая опорная зона, отсутствие упоров и неправильное распределение массы повышают риск смещения груза при торможении и поворотах.

Проезды и ворота

До подачи машины нужно промерить:

• ширину въезда;
• высоту ворот;
• расстояние между колоннами;
• радиус поворота;
• ширину проезда внутри объекта;
• уклон площадки;
• наличие кабелей, трубопроводов, навесов и балок;
• возможность открыть створки ворот полностью;
• расстояние от места установки опор до края котлована, канавы или слабого покрытия.

Максимальный вылет стрелы у разных машин может находиться примерно в диапазоне от 5 до 28 м, но это не означает, что на максимальном вылете поднимается тяжелый станок. Большой вылет обычно соответствует меньшей допустимой массе. В заявке нужно указывать рабочее расстояние, а не требование вроде «манипулятор с максимальной стрелой».

Грузовой момент и положение шасси

Иногда проблему решает не более тяжелая КМУ, а изменение точки установки. Если техника может подъехать ближе к месту подъема, вылет уменьшается, а допустимая масса возрастает. Но это возможно только при достаточной несущей способности покрытия и отсутствии препятствий.

Ставить шасси на край слабого покрытия нельзя. При работе рядом с траншеей или перепадом высот требуется отдельная оценка устойчивости. Выносные опоры не должны частично опираться на рыхлый грунт, пустоты, крышки коммуникационных колодцев или участки с неизвестной конструкцией.

Такелаж станка: строповка, подъем и установка

Манипулятор выполняет подъем. Он не заменяет такелажников и не исправляет ошибки в строповке.

Точки зацепа

Штатные рымы и монтажные отверстия станка имеют приоритет, но их назначение нужно подтвердить документацией. Отверстие, предназначенное для крепления отдельного узла, не всегда рассчитано на подъем всего оборудования.

Если штатных точек нет, используется инженерно обоснованная схема с траверсой, захватами или дополнительной рамой. Стропы нельзя пропускать через случайные отверстия, за кожухи, направляющие, маховики и элементы, не рассчитанные на нагрузку.

Угол между ветвями стропа

При многоветвевой строповке нагрузка на каждую ветвь увеличивается при увеличении угла между ветвями. Поэтому грузоподъемность стропа нельзя определять только по его маркировке. Нужно учитывать схему применения, способ обхвата, угол, состояние ветвей и наличие острых кромок.

Защитные прокладки применяют там, где строп соприкасается с режущими кромками корпуса. Острая кромка может повредить текстильный строп даже при нагрузке ниже номинальной.

Контрольный подъем

Безопасная последовательность выглядит так:

1. Освободить станок от анкеров, коммуникаций, труб, кабелей и элементов, которые могут удерживать его на основании.

2. Установить КМУ на площадке, выставить опоры и проверить основание.

3. Подвести стропы по утвержденной схеме, защитить их от острых кромок.

4. Натянуть стропы без отрыва груза.

5. Проверить, не наклоняется ли станок, не смещается ли центр тяжести, не деформируется ли упаковка.

6. Выполнить контрольный отрыв на небольшую высоту.

7. При отсутствии перекоса поднять станок и переместить его без рывков.

8. Установить груз на подкладки или штатные опоры.

9. Освободить стропы только после снятия нагрузки и устойчивого положения станка.

Если оборудование наклоняется или одна ветвь стропа получает очевидно большую нагрузку, операцию останавливают. Подтягивать станок боком стрелой запрещено рабочей логикой самой операции: КМУ должна поднимать груз по вертикали, а не вытаскивать его из зацепления.

Безопасная погрузка станков начинается с точки установки манипулятора и траектории груза. Марка шасси стоит вторым пунктом.

Крепление станков в кузове манипулятора

После подъема работа не заканчивается. Станок должен пережить торможение, повороты, неровности дороги и вибрацию.

Схему крепления определяют по массе, центру тяжести, форме основания и конструкции станка. Используются упоры, деревянные или металлические подкладки, цепи, стяжные ремни, растяжки и другие средства, рассчитанные на соответствующую нагрузку.

Нельзя полагаться на собственный вес оборудования. Особенно опасны:

• гладкое основание без упоров;
• высокий станок с узкой опорой;
• свободный зазор между станиной и бортами;
• крепление только за съемные панели;
• стяжка через хрупкие кожухи;
• установка груза на неподготовленный настил;
• отсутствие контроля после первых метров движения.

Станок должен опираться на рассчитанные точки, а крепеж не должен повреждать направляющие, валы, панели и органы управления. Подвижные элементы фиксируют отдельно. Дверцы, столы, каретки, шпиндели и выступающие узлы защищают от перемещения.

Если станок частично демонтирован, крепить его нужно как транспортный комплект: тяжелые детали не оставляют свободно лежать внутри корпуса. Оснастку, инструмент и съемные агрегаты фиксируют отдельно либо перевозят в отдельной таре.

Типичные ошибки при заказе спецтехники

Ошибка 1. Выбор по формулировке «манипулятор на 5 тонн»

Фраза может означать грузоподъемность платформы, максимальную грузоподъемность стрелы у основания или условный класс машины. Для расчета она недостаточна.

В заявке указывают массу станка, требуемый вылет, высоту подъема, точку установки шасси и размеры площадки.

Ошибка 2. Сравнение массы станка с грузоподъемностью стрелы

Если стрелка рассчитана на 5 т при вылете 1–1,5 м, это не означает возможность подъема 5-тонного оборудования с расстояния 4 м. Допустимая масса снижается по мере выдвижения секций.

Требуйте таблицу грузоподъемности конкретной КМУ, а не только рекламный показатель.

Ошибка 3. Игнорирование высоты и препятствий

Гидравлическая Z-образная стрела может не развернуться под навесом. Тросовая схема может потребовать свободной зоны для вертикальной подачи и раскачивания груза. Наличие ворот шириной 3 м не означает, что техника пройдет с поднятой стрелой и установленными опорами.

Ошибка 4. Отсутствие осмотра объекта

Фотографии станка не показывают несущую способность пола, расположение колонн, уклон площадки и доступ к точкам строповки. До заказа нужно передать оператору план объекта, размеры проездов и фотографии с привязкой к габаритам.

Ошибка 5. Попытка выполнять такелаж силами обычных грузчиков

Погрузка промышленного станка требует понимания строповки, центра тяжести, допустимых точек приложения нагрузки и сигналов оператору. Квалификация грузчиков для бытового переезда не равна квалификации такелажников.

Ошибка 6. Расчет только на подъем, без транспортировки

Даже если станок снят и установлен на кузов, необходимо проверить его положение относительно осей, возможность закрыть борта, распределение нагрузки и схему крепления. Перевозка — отдельная часть задачи, а не продолжение подъема по умолчанию.

Алгоритм выбора манипулятора для конкретного станка

Заказчику или прорабу следует подготовить исходные данные в такой последовательности:

1. Зафиксировать массу.

Указать массу станка в фактической комплектации, включая оставшиеся жидкости, оснастку и элементы, которые будут подниматься вместе с ним.

2. Определить центр тяжести.

Взять данные из документации или привлечь специалиста для оценки. Для несимметричного оборудования геометрический центр корпуса не использовать автоматически.

3. Нанести точки подъема.

Отметить рымы, монтажные отверстия, такелажные лапы и ограничения производителя.

4. Промерить траекторию.

Определить место стоянки КМУ, максимальный вылет, высоту подъема, ширину ворот и свободное пространство над стрелой.

5. Рассчитать момент.

Использовать произведение массы на максимальный рабочий вылет. Добавить массу такелажа и технологический резерв.

6. Подобрать тип стрелы.

Для свободной площадки может подойти Z-образная КМУ. Для сложной подачи, перепада высот или работы через препятствия — тросовая L-образная схема, если ее параметры соответствуют расчету.

7. Проверить шасси.

Сопоставить длину, ширину и грузоподъемность платформы с габаритами станка и схемой крепления.

8. Оценить основание.

Проверить площадку под колесами и опорами. При сомнениях предусмотреть распределительные плиты или другую подготовку основания.

9. Согласовать состав бригады.

Нужны оператор КМУ и такелажники, способные выполнить строповку, контрольный подъем и крепление груза.

10. Зафиксировать условия в заявке.

В заказе должны быть не только адрес и масса, но и вылет, высота, тип объекта, ограничения по въезду, точки подъема и требуемое такелажное оборудование.

Формула затрат и итоговый выбор

Стоимость аренды манипулятора для тяжелого оборудования складывается не только из времени работы шасси. Практический расчет можно представить так:

Итоговые затраты = подача техники + рабочее время КМУ + услуги такелажников + такелажное оснащение + подготовка основания + простой из-за ограничений объекта

Если техника подобрана с недостаточным грузовым моментом, расходы увеличатся из-за повторной подачи, смены машины и дополнительного такелажа. Если не учтены ворота и опоры, даже подходящий по паспорту манипулятор может не начать работу.

Итоговое правило для выбора манипулятора простое: сначала рассчитывается грузовой момент, затем проверяются таблица КМУ, геометрия площадки и схема такелажа. Номинальная грузоподъемность без вылета — рекламный ориентир, а не рабочий расчет. Для станка важна не самая мощная машина в объявлении, а техника, которая поднимает конкретный груз в конкретной точке с подтвержденным запасом по моменту, устойчивости и креплению.
