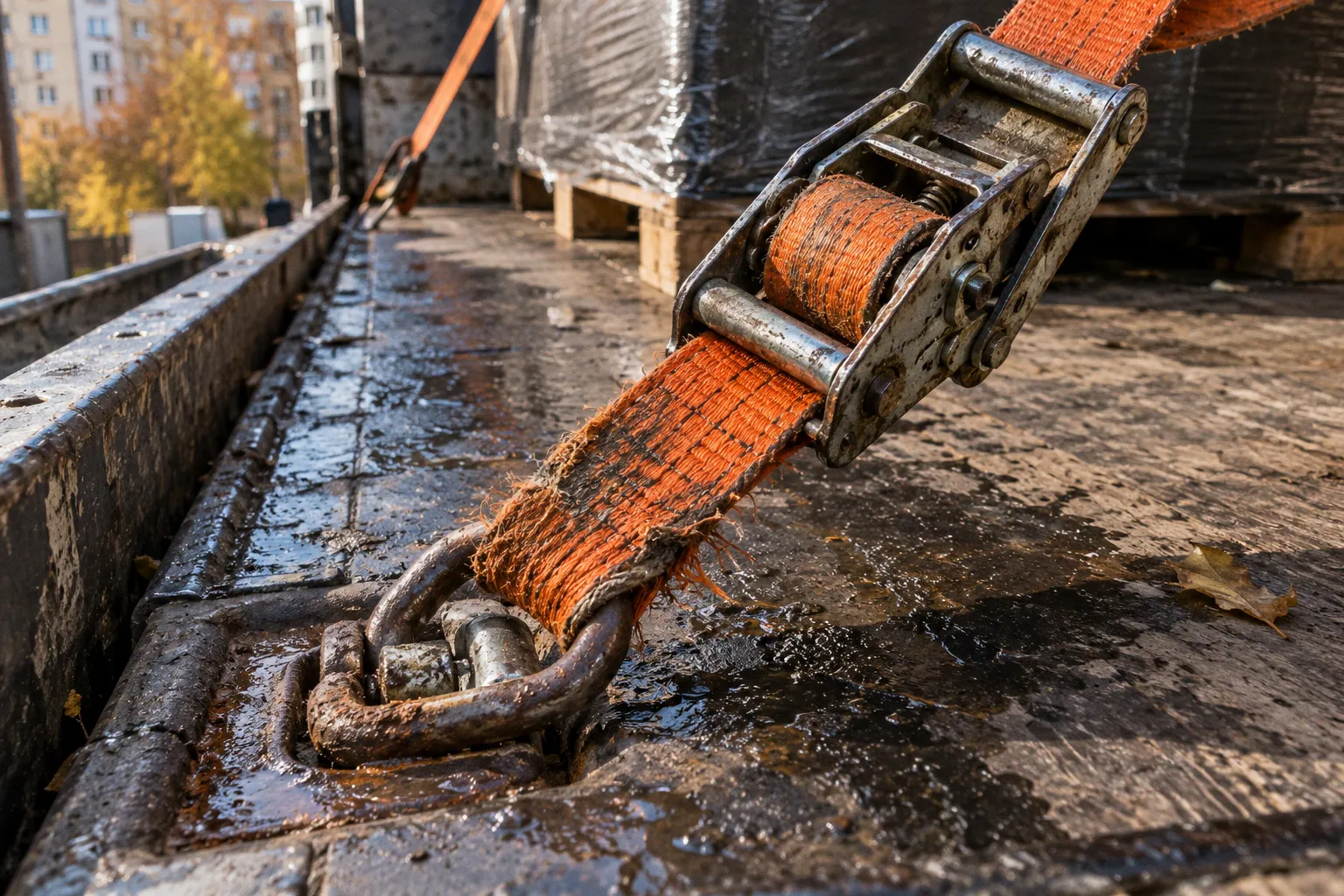

Ошибки крепления груза в кузове манипулятора: почему техника выходит из строя

Связь между креплением и состоянием установки появляется в других местах: при неверном распределении нагрузки на шасси, при опасной погрузке или когда стрелу и опоры плохо закрепили перед выездом.

Поэтому у перевозки манипулятором две отдельные задачи. Груз нужно удержать на платформе при разгоне, торможении и поворотах. КМУ нужно использовать только в предусмотренных режимах и привести в транспортное положение по инструкции. Смешивать эти задачи удобно, но рискованно: ремни не исправят ошибку при подъёме, а правильно уложенная стрела не удержит незакреплённый груз.

Физика динамических нагрузок: почему важны высота и положение груза

При разгоне, торможении и повороте груз стремится продолжить движение по инерции. Чем больше его масса и ускорение, тем больше усилие, которое должны воспринять контакт с платформой, упоры и крепления. Если удержания недостаточно, предмет сдвигается или опрокидывается. Свободный ход особенно нежелателен: груз успевает набрать скорость, а затем ударяет в борт или другое препятствие.

Высота сама по себе не увеличивает силу инерции при одинаковых массе и ускорении. Но она увеличивает плечо этой силы относительно опорной поверхности. Значит, растёт опрокидывающий момент: высокий узкий предмет может начать заваливаться раньше, чем сдвинется. Для груза с высоким центром тяжести особенно важны опорная площадь, положение упоров и крепление, которое противодействует опрокидыванию, а не только скольжению.

Тяжёлые предметы обычно размещают ближе к кабине, если это допускают схема загрузки, конструкция платформы и документация автомобиля. Однако само положение у кабины не делает перевозку безопасной. Нужно учитывать допустимую нагрузку на оси, грузоподъёмность платформы и распределение веса на платформе спецтехники. Сосредоточенная нагрузка в одной точке может быть проблемой даже тогда, когда общая масса груза укладывается в допустимое значение.

При боковом или продольном сдвиге усилие от груза через опорную поверхность и крепления передаётся на платформу, а затем на шасси. Поэтому слабое место может оказаться не в ремне: причиной становится неподходящая точка крепления, недостаточно прочный упор или неверная загрузка. Борта тоже нельзя автоматически считать удерживающим устройством. Их допустимую нагрузку проверяют по документации, а не определяют на глаз.

Влияние на КМУ проявляется иначе. Неверное распределение общей нагрузки по платформе и шасси может создать условия, при которых установка работает вне предусмотренного режима. А во время погрузки и разгрузки ошибки в расположении груза, превышение допустимых нагрузок или боковая тяга напрямую нагружают узлы КМУ, включая стрелу. Это не значит, что любой груз, сместившийся в кузове, передаёт удар стреле. Это значит, что правильная работа установки зависит от всей схемы погрузки и перевозки, а не только от состояния ремней.

Крепление удерживает груз на платформе; исправность КМУ зависит ещё и от того, как груз поднимают, распределяют и фиксируют саму установку перед дорогой.

Если форма груза не позволяет надёжно прижать его ремнями или исключить свободный ход, используют подходящие упоры, распорки и противоскользящие материалы. Их размещают так, чтобы они не смещались и работали в нужном направлении. Случайная прокладка между грузом и бортом не заменяет рассчитанного крепления.

EN 12195-1: что показывает угол ремня

EN 12195-1 задаёт принципы расчёта крепления грузов автомобильным транспортом. Учитываются масса, направление возможного движения, ускорения, трение, способ увязки и характеристики стяжных средств. Нельзя взять один параметр, например LC на этикетке, и считать, что он сам по себе показывает, сколько груза удержит ремень.

Сначала важно понять, какой способ крепления выбран.

• Прижимная увязка создаёт натяжение ремня и прижимает груз к платформе. Удерживающий эффект зависит от натяжения, угла ремня, коэффициента трения и схемы укладки.
• Прямая увязка связывает груз с точками крепления и ограничивает его перемещение. Здесь проверяют, какие усилия ремни могут воспринять в направлении возможного сдвига, и подходят ли для этого сами ремни и анкеры.

LC на маркировке показывает допустимую силу в определённых условиях применения. Это не то же самое, что предварительное натяжение при прижимной увязке. Для него на маркировке указывают STF, стандартную силу натяжения. В расчёте также учитывают коэффициент k, способ пропуска ремня и угол к платформе. При прямой увязке проверяют допустимую нагрузку в нужном направлении и характеристики точек крепления.

Угол ремня действительно влияет на результат. В методике прижимной увязки для углов 0–60° учитывают 100% номинальной силы стяжки. Это положение относится к конкретному способу расчёта и не означает, что любой ремень под таким углом обеспечивает одинаковое удержание при любых условиях. Для прижимной увязки значение имеют натяжение и трение. Для прямой увязки важны компоненты усилия в направлении возможного движения груза, расположение ремня и прочность точек крепления.

Поэтому нельзя подменять расчёт общим правилом про «хороший» или «плохой» угол. Вертикальная составляющая может помогать прижиму, но сама по себе не обязательно удержит груз от продольного или бокового сдвига. А направление прямой стяжки оценивают относительно того, куда груз может переместиться. Одна и та же геометрия ремня может быть полезной в одном направлении и недостаточной в другом.

Перед затяжкой стоит посмотреть не только на угол, но и на весь путь нагрузки: где ремень огибает груз, за что закреплён, не режется ли об острую кромку и не ослабнет ли при движении. Защитные уголки помогают сохранить ремень, но не компенсируют слабый анкер или неправильную схему.

Трение платформы: почему одинаковых ремней бывает недостаточно

Трение между грузом и платформой помогает сопротивляться сдвигу, но его нельзя достоверно определить по одному виду поверхности. На результат влияют материалы обеих поверхностей, вода, снег, лёд, песок, масло и противоскользящие прокладки. Платформа, которая казалась сухой при погрузке, может намокнуть в пути или при разгрузке на другой площадке.

При низком трении одной прижимной увязки может не хватить. Тогда используют подходящие противоскользящие материалы, размещая их под опорными зонами груза. Прокладка должна лежать ровно и не выдавливаться при натяжении ремней. Она помогает увеличить сопротивление сдвигу, но не заменяет стяжки, упоры или проверку точек крепления.

Не стоит принимать на веру и обратное: тяжёлые предметы с резиновыми опорами не обязательно надёжно стоят на мокром металле. Фактическое сцепление зависит от конкретной пары материалов и состояния поверхностей. Если оснований для точной оценки нет, уверенное число в расчёте не делает схему надёжнее.

До отправления проверяют поверхности контакта и сам груз: нет ли на платформе воды, наледи, песка или масла; не лежат ли прокладки со складками; не может ли содержимое упаковки сместиться внутри неё. Ремни и анкеры должны соответствовать выбранной схеме. Количество стяжек выводят из расчёта, а не из универсального правила «ремней на тонну»: масса важна, но не описывает ни углы, ни трение, ни направление нагрузки.

Если маршрут проходит через условия, в которых состояние платформы может измениться, это учитывают при выборе схемы. Нельзя просто пересчитать изменение трения в фиксированное число дополнительных ремней. Требуемое крепление зависит от способа увязки, натяжения, геометрии, точек крепления и направления возможного движения.

Волочение и подъём под углом: нагрузка, для которой стрела не предназначена

КМУ используют в режимах, указанных изготовителем. Горизонтальное подтягивание груза стрелой, волочение по земле и боковая тяга создают усилия, отличные от штатного подъёма. Такие действия могут перегрузить секции стрелы, шарниры, опоры и привод. Если груз внезапно срывается с места, нагрузка меняется резко: рывок опаснее плавного движения и может повредить узлы, даже если подъёмная масса кажется допустимой.

При подъёме груз должен быть освобождён от препятствий, а крюк расположен над ним так, чтобы тяга шла в предусмотренном направлении. Подъём с перекосом и боковое натяжение троса создают поперечные усилия. Стрела и её крепления рассчитаны на определённые режимы, а гидроцилиндры не служат способом компенсировать неверное направление тяги. Боковая нагрузка может повредить шток, направляющие и уплотнения.

Если груз нужно переместить по земле, выбирают предназначенные для этого оборудование и способ такелажа. Стрелу манипулятора нельзя использовать для горизонтального подтягивания или волочения груза. Перед подъёмом предмет освобождают от зацепов и препятствий; при сомнении в допустимости операции сверяются с руководством КМУ или обращаются к специалисту.

Повреждение груза при транспортировке манипулятором часто начинается задолго до выезда: предмет зацеплен за упаковку, стоит неустойчиво или поднимается под углом. Но не всякое повреждение указывает на неисправность самой установки. Нужно различать ошибки при подъёме, недостатки крепления на платформе и неправильную эксплуатацию КМУ. Тогда понятнее, что исправлять: схему строповки, расположение упоров, точки крепления или порядок работы стрелой.

Транспортное положение КМУ: стрела и аутригеры перед выездом

Перед дорогой установку переводят в транспортное положение по инструкции производителя. Стрелу укладывают в предусмотренный транспортный кронштейн и закрепляют штатным способом. Выносные опоры полностью убирают и фиксируют. Порядок действий, типы замков и расположение пальцев различаются у разных моделей, поэтому универсальная последовательность может оказаться неприменимой.

Неполная фиксация опасна из-за постоянной вибрации и ударов на неровностях. Если стопорный палец или замок не установлен, подвижная часть может раскачиваться и многократно нагружать транспортный кронштейн. Незакреплённая опора способна выдвинуться или удариться о шасси, повредить крепления и гидролинии. Это уже непосредственный риск для КМУ, не связанный с тем, как удержан груз на платформе.

Перед выездом оператор проверяет:

• стрела уложена и заперта предусмотренным замком;
• стопорные пальцы, шплинты и другие фиксаторы стоят на местах;
• аутригеры полностью убраны и закреплены;
• крюк, тросы и стропы уложены так, чтобы не болтаться и не цепляться за конструкцию;
• на видимых элементах гидросистемы нет повреждений и подтёков.

Эта проверка не заменяет руководство конкретной модели. Если производитель требует дополнительной фиксации или задаёт особую последовательность, следуют именно ей. Неподвижность узла при беглом осмотре ещё не доказывает, что транспортный замок установлен правильно.

Схема крепления: расчёт вместо привычки

В расчёте по EN 12195-1 важно не свести всё к одной формуле и не перепутать назначение параметров. Для прижимной увязки учитывают предварительное натяжение и то, как оно передаётся через ремень. Для прямой увязки оценивают усилие, необходимое для удержания в нужном направлении. В обоих случаях имеют значение трение, углы, точки крепления и допустимые нагрузки элементов системы.

Одной массы недостаточно, чтобы назвать количество ремней. Нужны сведения о габаритах и положении центра тяжести груза, способе увязки, расположении анкеров, геометрии ремней и состоянии контактных поверхностей. Важны также характеристики натяжного устройства и ограничения платформы. Если этих данных нет, точный числовой ответ будет выглядеть убедительно, но останется догадкой.

Проверку схемы удобно вести по порядку:

1. Определить массу и габариты груза, положение центра тяжести, допустимую нагрузку платформы и распределение по осям.

2. Выбрать прямую или прижимную увязку либо обоснованное сочетание способов.

3. Установить, в каких направлениях груз может сдвинуться или опрокинуться.

4. Оценить поверхности контакта и учесть трение; при необходимости применить противоскользящие материалы и упоры.

5. Проверить углы, LC или STF по маркировке, состояние ремней и пригодность точек крепления.

6. Убедиться, что ремни, анкеры, платформа и шасси выдерживают нагрузки для выбранной схемы.

Добавить ещё один ремень на всякий случай не всегда значит сделать крепление надёжнее. Если он поставлен под неудачным углом, зацеплен за слабую точку или не натянут, его вклад может быть недостаточным. Надёжность создаёт согласованная схема, в которой каждый элемент работает в расчётном направлении.

Ошибки крепления груза в кузове манипулятора часто начинаются с привычных упрощений: число ремней выбирают по массе, LC принимают за готовую силу удержания, трение считают постоянным, а борт платформы используют как упор без проверки. Так можно повредить груз, крепления, платформу или шасси. Для самой КМУ критичны свои ошибки: боковая тяга, волочение, неверный подъём и неполная фиксация стрелы или аутригеров.

Перед рейсом нужно отдельно оценить крепление груза и отдельно проверить транспортное положение установки. Если исходных данных для расчёта недостаточно, угадывать количество стяжек не стоит. Лучше уточнить схему до выезда, чем обнаружить её слабое место на дороге.
